Подробная информация о продукте:
|
| Модель: | SE 1 дюйм | Датчики Холла: | опционный |
|---|---|---|---|
| Скорость: | 0.03~1 RPM | Коэффициент шестерни: | 32:1 |
| Класс IP: | IP66 | Задний удерживающий крутящий момент: | 1850 морских миль |
| Опрокидывать вращающий момент: | 320 морских миль | Код HS: | 8483409090 |
| Выделить: | Привод ряда шестерни червя 1RPM,Привод IP66 ряда шестерни червя,Привод подшипника slewing IP66 |
||

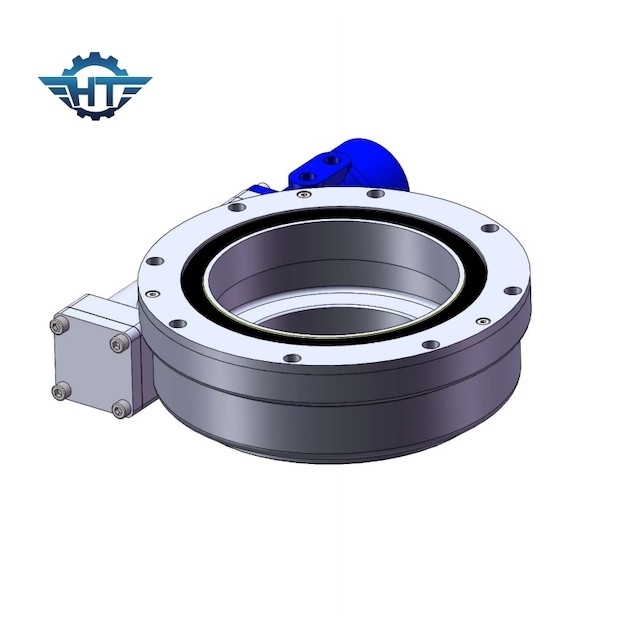

Небольшой привод Slewing привода червя SE1 для системы слежения панели солнечной энергии
Ряд шестерни червя управляет введением
Привод slewing может поддержать тяжелую но медленн-поворачивая нагрузку, часто горизонтальную платформу как обычный кран, yarder качания, или платформу ветр-облицовки ветрянки горизонтальн-оси. Теперь, он широко использован в солнечной энергии: система слежения одиночной оси солнечная, система слежения двойной оси солнечная, сконцентрированная солнечная энергия, fresnel, башня жары и даже в антенне.
Червь винтовой зубчатой передачи и часов сделать их достигнуть multi контакта зуба, который сделал его может принести осевую силу, радиальную силу и опрокидывая момент в то же время.

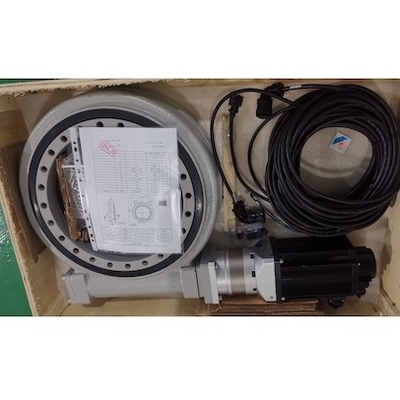

Мотор зубчатого колеса привода Slewing
Соответствуя мотор будет выбран основанный на требованиях и требованиях к различных клиентов технических
| Напряжение тока | сила выхода | скорость ведомого вала | проверки воды |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Примечание | Особенные моторы можно подгонять в ваши требования. | ||
| Кодировщик и коробка передач можно исправить. | |||
| Планетарная коробка передач смогла соответствоваться основанный на diffenent требованиях | |||
Преимущества
Наша профессиональная техническая команда может обеспечить соответствующие решения привода slewing согласно вашему детальному запросу.
Мы можем обеспечить приводы slewing, различные виды моторов, кодировщики, датчики залы и также регуляторы
Мы можем обеспечить руководство по установке, предложения расположения системы слежения
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да |
204 |
Применения
Фотовольтайческие системы слежения
Принципы проектирования фотовольтайческих систем слежения не осложнены. В виду того что угол облучением солнца постоянн изменяет, традиционные фиксированные фотовольтайческие панели больше не «мертвых объектов» после использования отслеживая технологии. Наоборот, они могут погнать солнце как солнцецветы и увеличить количество солнечной радиации получил, таким образом улучшающ общее производство электроэнергии электростанции.
