Подробная информация о продукте:
|
| Модель: | 9 дюймов | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Эффективность: | 40% | Тип: | Горизонтальная серия |
| Применение: | Солнечная электростанция | Обслуживание OEM: | Доступный |
| Место происхождения: | Changzhou, Китай | Водитель: | моторы DC 24V |
| Выделить: | 9 дюймов проникают привод ряда шестерни,Привод 24VDC ряда шестерни червя,Привод кольца Slewing мотора 24VDC |
||

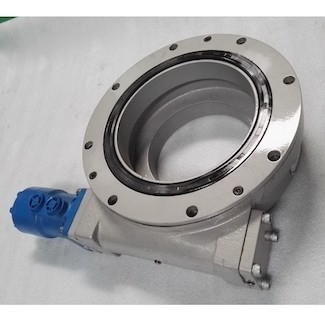

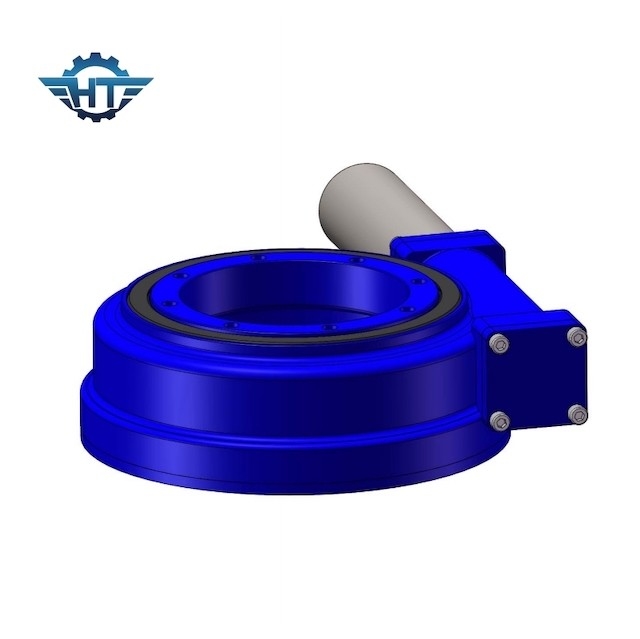

Привод кольца Slewing с моторами, водителями и кодировщиками DC 24V Stepper для солнечного завода
Описание привода кольца Slewing
Что привод Slewing?
Привод slewing (или сразил привод для краткости) законченное, готовый для установки системы которая состоит из кольца slewing шарика или ролика (подшипника), червя, и совершенно закрытого снабжения жилищем. Его можно подгонять с гидравлическими или электрическими планетарными коробками передач с дискретной рангом IP основанной на различных применениях и покупательском спросе. Он имеет особенности защиты от коррозии, высокой нагрузки, и высокой точности.
Солнечный отслеживая роторный прибор привода принимает подшипник slewing и кольцевая структура червя, которая может достигнуть контакта мульти-зуба, имеет характеристики большого вращающего момента передачи и стабилизированной деятельности; смогите выдержать большое радиальное и аксиальные нагрузки и сильный переворачивая вращающий момент (сопротивление анти--ветра) широко используются в солнечных фотовольтайческих системах слежения производства электроэнергии и других новых энергетических промышленностях отечественными и чужими клиентами.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Преимущества
Hangtuo Changzhou использует технологию двух-конверта для произведения привода slewing с технологией червя кольц-раны как самые важные середины увеличить нагрузку и улучшить кпд передачи и точность. Когда включают червя с подшипником slewing, захвата мульти-зуба можно достигнуть, и когда включают червя, только захвата одн-зуба можно достигнуть. Увеличенный захват поверхности зуба 5 до 11 зуба таким образом значительно увеличивает прочность и силу передачи. Наш ряд привода ряда доступен в нескольких серий и покрывает широкий диапазон моделей. Размеры ряда и установки представления могут отвечать потребностямы различных применений. В настоящее время, наши продукты можно разделить в 9 основных моделей, диаметр рядов raceway от 75mm до 800mm. Нагруженная область от 6kNm к 220kNm, выход вращающего момента от 200Nm к 63kNm, поворачивая вращающий момент от 500Nm к 271kNm, и коэффициент уменьшения передачи от 30:1 до 156600: 1. Метод установки может быть горизонтален, вертикали или мульти-оси.
Вы можете приказать основной тип (открытую шестерню) или полностью закрытый тип. Мы также предлагаем привод ряда 2-оси (одиночный роторный привод вращает одновременно в обоих направлениях) и двойной привод одно-вала (2 червя привода управляют таким же подшипником slewing на одиночном вале).
Типичные применения привода ряда включают электрические станции солнечной энергии, ветротурбины, краны тележки, корабли воздушной работы, общего назначения оборудование, гидравлическое оборудование, оборудование нефти, оборудование колеса управляя, экскаваторы, и автоматическое поднимаясь оборудование. Много других применений которые исчерпывающе не были перечислены, по мере того как привод slewing самый лучший выбор для применений которые предлагают высокие нагрузки и высокий вращающий момент на такой же передаче.
Мы производим много разных видов приводов ряда и предлагаем много типов приводов ряда и компонентов привода. Наши приводы ряда могут само-запирать или назад-привод. Само-запирая привод ряда не обращает когда обратная сила передана от кольца slewing червю, и никакая потребность установить отдельный тормоз. Вместо само-запирать, ей можно управлять в обратном. Для гидравлических применений, мы поставляем гидравлические моторы к нашим клиентам. Для электрического оборудования, мы можем поставить коробки передач и различные моторы для наших клиентов.
