Подробная информация о продукте:
|
| Ряды Slewing: | ±60° | Материал: | 42CRMN, 50Mn |
|---|---|---|---|
| Применение: | Солнечные отслежыватели | Гарантия: | 10 лет |
| Цвет: | Апельсин | Размер: | 3 дюйма к 25 дюймов |
| МОТОР: | 24VDC, 220VAC | Шестерня червя: | Двойное обволакивание |
| Выделить: | Электрический планетарный привод ряда шестерни червя,Зубчатая передача ряда 220VAC,Привод ряда шестерни червя 220VAC |
||

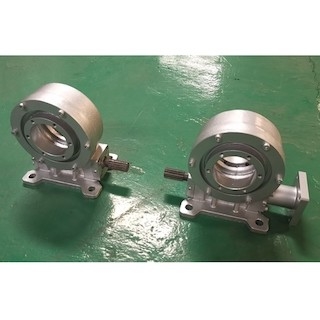

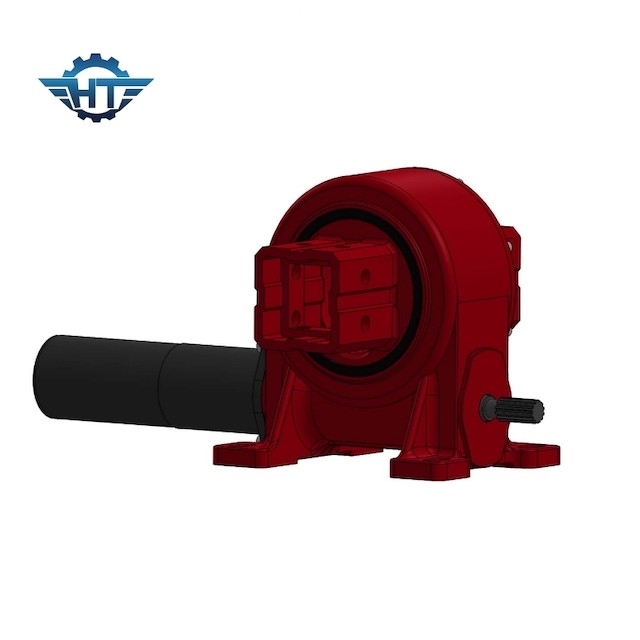

Закрытая шестерня Slewing дома VE8 с электрическим мотором планетарной шестерни для солнечных отслежывателей
Описание зубчатой передачи Slewing
Закрытый солнечный отслеживая привод Slewing имеет много типов как закрытый тип, открытый расквартировывая тип, вертикальный тип, двойной тип оси, тип высокой точности, червь привод Slewing etc. типа дисковода основан на двойной охватывать структуре шестерни червя, которая отличала multi контактом зуба конструированным специально для управлять высокой нагрузкой. Он имеет сильный опрокидывая вращающий момент момента и статическую само-запирая функцию.
Принцип работы коробки передач уменьшения планетарной шестерни делает для того чтобы принести большую радиальную нагрузку должную к пропорциональному распределению вращающего момента. Что больше, наши приводы slewing могут прикрепиться в различные виды моторов, гидравлического мотора, 24vdc/12vdc электрического двигателя, мотор сервопривода, stepper мотор и мы имеем весь размер коробки передач ряда серии соотвествовать потребности и клиентов различной.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Меры предосторожности установки
Подшипник slewing носит большую часть из дополнительной силы произведенной вращая конструкцией механических компонентов, и факторы как давление большой нагрузки и жесткая рабочая Среда положили вперед более высокие требования для своего представления. Для обеспечения ровного прогресса деятельностей при конструкции, очень важно выбрать продукты высококачественный slewing нося, и детали своих установки и пользы нельзя ослабить.
1. подтвердите качество. Прежде чем подшипник slewing установлен, осторожный визуальный контроль должен быть сделан для того чтобы подтвердить что подшипник slewing значительно не был поврежден во время транспорта, как строгие корозия и деформация.
2. чистые вверх примеси. Когда чужие объекты как частицы песка и опиловки утюга внутри подшипника slewing, он причинит носку к смежным компонентам во время деятельности машины, непериодическая вибрация произойдет, и также будут непреклонные отказы вращения. Сократите механическую жизнь.
3. Обеспечьте точность. После того как части установлены, необходимо проверить контакт между самолетом slewing нося и самолетом установки. Если зазор, то материал который может заполнить зазор должен быть использован для того чтобы заполнить зазор для предотвращения подшипника slewing от быть деформированным после того как болт затягиван.
