Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | VE9 |
|---|---|---|---|
| Коэффициент шестерни: | 61:1 | Вращающий момент требуемой производительности: | 6100 Nm |
| Удержание вращающего момента: | 36000 Nm | Опрокидывать вращающий момент: | 16300 Nm |
| Товарный знак: | Нейтраль, подгонянный OEM, | Стандартный цвет: | RAL 9006 |
| Выделить: | По вертикали привод 9" кольца ряда,Привод кольца ряда 110 трубок,Привод 9" вертикальный slewing нося |
||

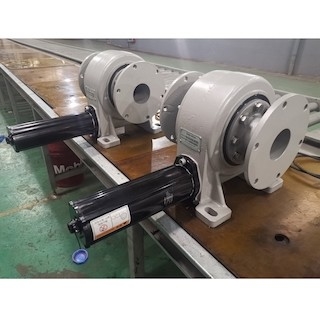

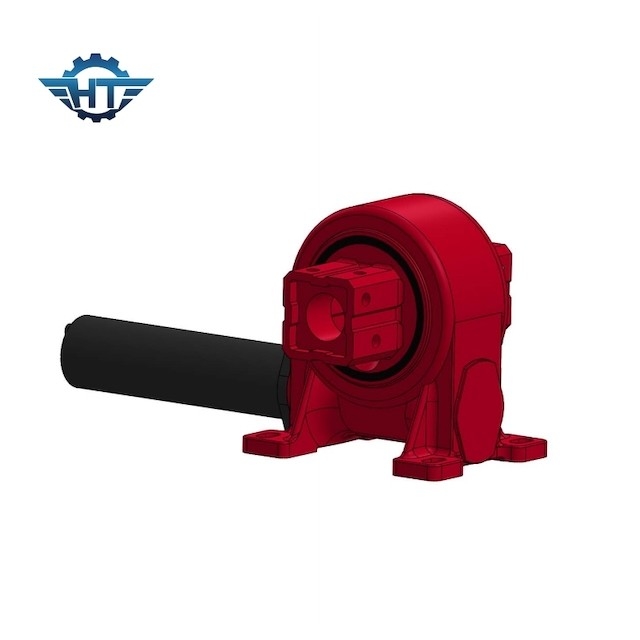

Вертикаль 9 дюймов Slewing привод с размером 110 трубки для одиночной системы слежения оси
Описание привода Slewing шестерни червя
Приводы slewing одно-оси VE9 могут повернуть вокруг одну ось и различного номинального вращающего момента и удержания и опрокидывать момента. Мы можем обеспечить и стандартный тип и подгонянный тип основанные на требованиях к клиентов. Он самые легкие установить, и наиболее обыкновенно используемое. Привод slewing VE7 предлагает вертикальную установку и полн-закрытый привод в одном мощном блоке.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Преимущества продукта
1. Высокий backholding вращающий момент
2. Само-запирать для того чтобы улучшить солнечную безопасность системы слежения
2. Внутренность трудного стопа
3. Охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки и для того чтобы уменьшить отрицательную реакцию
