Подробная информация о продукте:
|
| Модель: | SE1 ~ SE25 | Коэффициент шестерни: | 31:1~150:1 |
|---|---|---|---|
| Применение: | На открытом воздухе системы слежения Солнца | Место происхождения: | Changzhou, Китай |
| Сертификат: | ISO9001/CE | Установка: | Горизонтальный и вертикальный |
| Обслуживание: | Легкий | Цвет: | Как спрошено |
| Отрицательная реакция: | Меньше чем 0,15 градуса | ||
| Выделить: | solar tracker drive,solar slew drive |
||

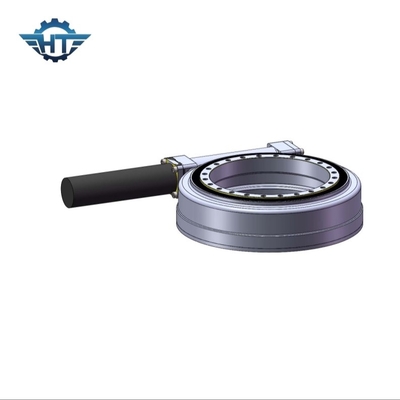

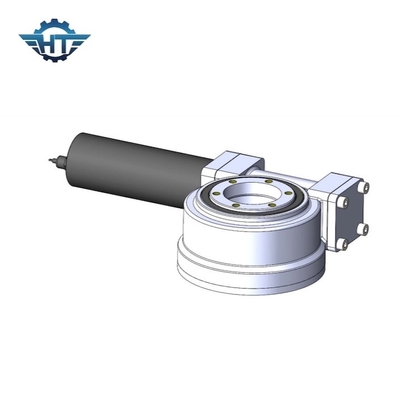

Multi привод ряда контакта зуба небольшой для систем слежения Солнца высокого вращающего момента на открытом воздухе
Небольшое описание привода ряда
Привод slewing коробка передач которая может безопасно держать радиальный и аксиальная нагрузка, так же, как передает вращающий момент для вращать. Вращение может находиться в одиночной оси или во множественных осях совместно. Приводы кольца Slewing сделаны путем изготовлять передачу, подшипники, уплотнения, снабжение жилищем, мотор и другие вспомогательные компоненты и собирать их в законченную коробку передач.
Привод slewing отличает высокой точностью для того чтобы обеспечить большую пропорцию передачи одно-этапа. Подшипники и шестерни собраны в небольшое, сдержанный, и готов-к-устанавливают случай для того чтобы оптимизировать вес и представление. Эти сильно способные к адаптации продукты также отличают крепким сопротивлением удара, представлением длинной жизни, и ровным вращением, носить защиту и загерметизированные варианты привода. Как опытный изготовитель привода ряда, мы имеем возможность для того чтобы обеспечить высококачественные приводы ряда.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
