Подробная информация о продукте:
|
| Коэффициент шестерни: | 85:1 | Тип: | Заключенный |
|---|---|---|---|
| Применение: | Строительная техника | Водитель: | Гидравлический мотор |
| Ранг IP: | IP66 | Цвет: | как спрошено |
| Эффективность: | 40% | Точность: | 0,15 градуса |
| Выделить: | solar tracker drive,slewing drive for solar tracking system |
||

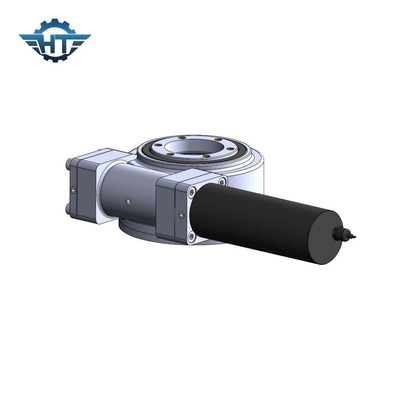

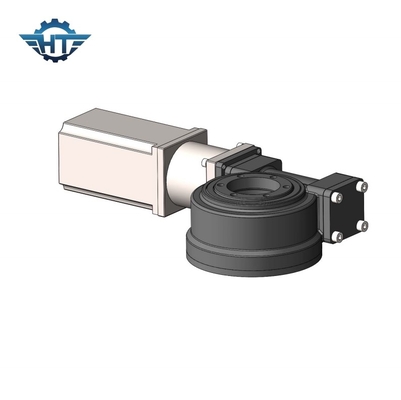

Зацепленный червем закрытый небольшой привод ряда с погашенным зубом для строительной техники
Закрытое небольшое описание привода ряда
Серия SE закрытый расквартировывая привод ряда с уровнем предохранения от приложения IP66. Она конструирована с валом червя часов с 5 зубами в контакте между кольцом ряда и валом червя. Этот дизайн предлагает очень твердую заднюю часть держа емкость вращающего момента для тяжелых грузов. Горнодобывающая промышленность, цементная промышленность и еще многие индустрий с высоким загрязнением окружающей среды мелких частиц предпочитают этот привод для своей закрепленности. Также выбор для большей части из на открытом воздухе установок, который подвергли к проливному дождю и снегу по мере того как он хорошо загерметизирован сравненный к другим дизайнам.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применение
Приводы червя доказывали эффективное в много машин и оборудовании, в различных применениях и различных рабочих режимах, как: платформы конструкции и собрания, размещение арен в машинном оборудовании леса, материальное погрузочно-разгрузочное оборудование, располагать солнечных систем, контроль суперструктур и рабочие применения строительной техники, промышленные краны и так далее.
Преимущества
1. Используйте каркасное уплотнение масла для избежания утечки масла эффективного
2. Устанавливая конструированный размер смог соответствовать много применений.
3. Легкое обслуживание
4. Примите структуру шестерни червя которая имеет сильные прилипание и крутящий момент на ведущем вале
