Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | 17 дюймов |
|---|---|---|---|
| Коэффициент шестерни: | 102:1 | Вращающий момент требуемой производительности: | 9400 Нм |
| Опрокидывать вращающий момент: | 135600 Nm | Удержание вращающего момента: | 65040 Nm |
| Пакет перехода: | Деревянные случаи | Применение: | Солнечные отслежыватели |
| Выделить: | Одиночный привод Slewing оси SE17,солнечный привод отслежывателя 9400Nm,кольцо ряда привода червя 9400Nm |
||

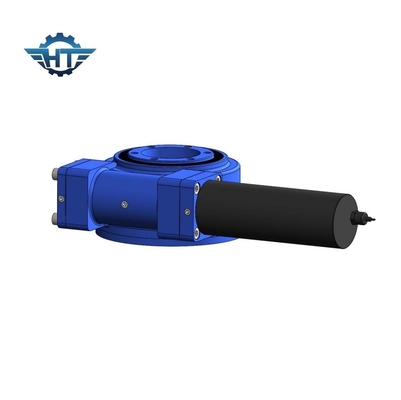

SE17 охватывая зубчатую передачу червя с IP66 заключило снабжение жилищем для солнечных отслежывателей
Одиночное описание привода ряда оси
Кольцо ряда SE нося привод может принести осевую силу. Оно конструирован в компактной текстуре для строительной техники, машинного оборудования habor, воздушного корабля платформы, войск, etc. оно также широко использован в солнечной системе слежения для произведения эффективной солнечной системы поколения как система слежения одиночной оси солнечная и система слежения двойной оси солнечная.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Параметр привода ряда SE17
| Название продукта | Привод ряда SE17 |
| Вращающий момент выхода | 9400 N.m |
| Опрокидывать вращающий момент момента | 135600 N.m |
| Удержание вращающего момента | 65040 N.m |
| Статическая осевая оценка | kN 980 |
| Статическая радиальная оценка | kN 390 |
| Динамическая осевая оценка | kN 490 |
| Динамическая радиальная оценка | kN 245 |
| Альтернативы мотора | Мотор AC 380V/220V, мотор DC |
| Стиль продуктов | Двойная ось; Одиночная ось; CPV/HCPV; Солнечное блюдо; Параболистический; Солнечная башня |
| Особенность применения | Солнечная система слежения, промышленное машинное оборудование |
Applicatons
Плоский одиночный отслеживать оси
Среди отслеживая методов, плоский отслеживать одно-оси наиболее обыкновенно используемый метод. Оно разделен в связывающую север с югом ось отслеживая и восток-запад отслеживая оси. Восток-запад отслеживать оси не имеет никакие очевидные преимущества над фиксированной склонной установкой, и влияние связывающий север с югом отслеживать оси лучшее чем эта из восток-запад оси отслеживая. Плоский отслеживать одно-оси особенно соответствующий для низких районов широты
