Подробная информация о продукте:
|
| Модель: | SE1 | Удержание вращающего момента: | 1800 Nm |
|---|---|---|---|
| Опрокидывать вращающий момент: | 1000 Нм | Вращающий момент выхода: | 400 Нм |
| Статическая аксиальная нагрузка: | 22 кН | Статическая радикальная нагрузка: | 12 кН |
| Сырье: | QT | Вес: | 6 KG |
| Выделить: | solar slew drive,slewing drive for solar tracking system |
||
Размер высокой эффективности небольшой сразил привод для солнечной возобновляющей энергии
Небольшое описание привода ряда размера

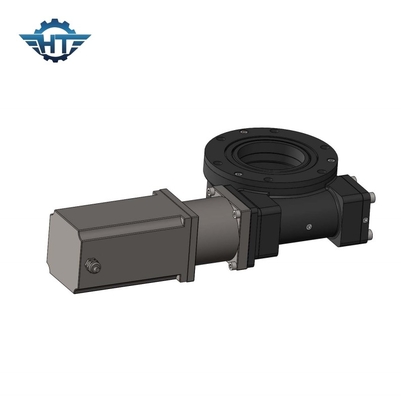

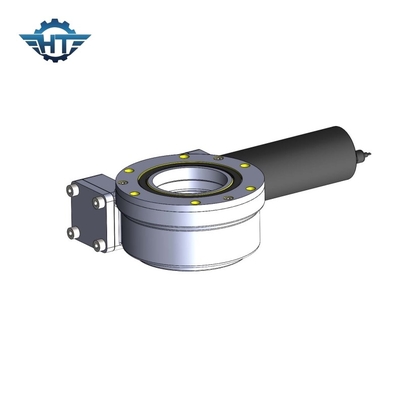

Прибор привода slewing полно-окружный механизм передачи торможения slewing который интегрирует источник мощности привода. Прибор привода slewing использует подшипник slewing как следующий передачи и приложение механизма. Управляя источник и кожух, и другое кольцо использованы и как следующий передачи и основание соединения управляемой части работы, так, что подшипник сам slewing будет соединением slewing полно-окружности, и источника мощности привода и основных частей передачи делает им всеобщий механизм передачи торможения который интегрирует функции вращения, торможения и управлять, и в то же время имеет простую структуру и удобно для того чтобы изготовить и поддержать. Изображение показывает 2 типичных привода качания.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Схема данных привода Slewing SE1
| Модель | SE1 |
| Коэффициент | 32:1 |
| Вращающий момент требуемой производительности (N.m) | 400 |
| Опрокидывающ вращающий момент (N.m) | 1000 |
| Держащ вращающий момент (N.m) | 1800 |
| Аксиальная нагрузка (kN) | 22 |
| Радиальная нагрузка (kN) | 12 |
| Эффективность | 40% |
| Точность (°) | 0,1 |
| Само-запирать | Да |
| Вес (kg) | 6 |
| Отверстия установки | 6*M8 |
| Диаметр разбивочного круга | Φ 40 mm |
| Внутреннее отверстие | Φ 30 mm |
| Температура работы | - 30℃ ~+80℃ (опционный особенный тавот использовал в более холодных или более горячих местах) |
| Политика гарантии | 5 лет, расширение гарантии доступное |
Покупая привод slewing, вам нужно знать следующие параметры:
1 вращающий момент
2 RPM
Slewing редуктор 3
