Подробная информация о продукте:
|
| Двигатель поворотного привода: | 24VDC | Скорость: | Подгонянный |
|---|---|---|---|
| Снабжение жилищем: | Заключенный | Тип: | Вертикальный одиночный тип |
| Материал: | 42CrMo или 50Mn | Гарантия: | 5~10 лет |
| Применение: | Система слежения солнечной энергии | Пакет перехода: | коробка переклейки |
| Выделить: | VE3 заключило привод Slewing,Заключенный Slewing управляет одиночной осью,Солнечный привод ряда VE3 |
||

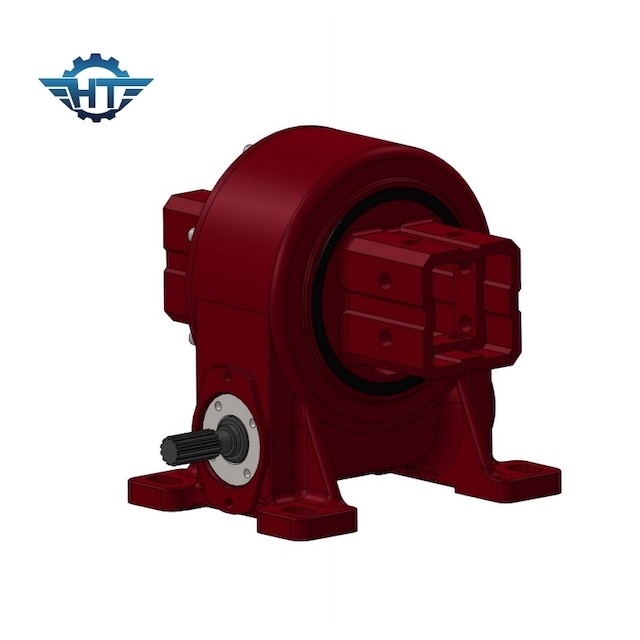

VE3 охватывая коробку Slewing оси шестерни червя одиночную для системы слежения солнечной энергии
Сразил описание коробки передач привода
Коробки передач привода Slewing приведены в действие с технологией червя часов для максимального вращающего момента шестерни и самого ровного вращения. Мы предлагаем различные модели привода ряда с различными емкостями нагрузки момента. Стандартные приводы ряда приспособлены с открытым снабжением жилищем и одиночной собственной личностью запирая вал червя часов. Как только входной сигнал источника питания возвращен в нейтраль, вал червя запрет нагрузку в положение без требования любого внешнего устройства торможения.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Установите
Подготовки установки
1 проверка роторный редуктор для физического повреждения. Очистите роторный редуктор и соединяясь кронштейны. Очистите опорную площадь примесей (как опиловки утюга, заусенцы, краска, сваривая шлак, etc.).
2 пожалуйста следовать инструкциями ниже очистить антиржавейное масло на устанавливая поверхности роторного редуктора.
2,1 жидкость для чистки пользы (как дизельное масло, бензин, etc.) для того чтобы очистить вне поверхности установки. Жидкость для чистки не может повредить представление резинового уплотнения;
2,2 пожалуйста останьтесь неизменным регулировками для пользы жидкостей для чистки (как регулировки изготовителя, предохранение от работника, охрана окружающей среды, etc.).
2,3 располагая болты нельзя отпустить во время установки, и установку можно только унести после того как грузя болты извлекутся.
