Подробная информация о продукте:
|
| Диапазон поворота: | полные ряды круга | Материал: | 42CRMN или 50Mn |
|---|---|---|---|
| Применение: | Одиночная система слежения | Период гарантии: | 10 лет |
| Цвет: | Требуемый клиент | Грузя пути: | морским путем, воздух, железнодорожный, срочный |
| МОТОР: | Электрический мотор | Особенность: | Замок собственной личности |
| Выделить: | Двойной охваченный привод ряда шестерни червя,Привод 50Mn ряда шестерни червя,Привод кольца slewing CSP |
||

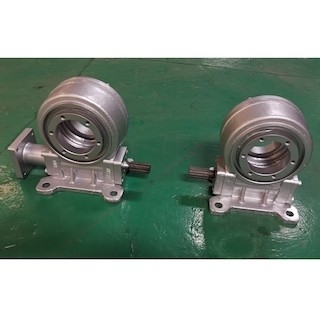

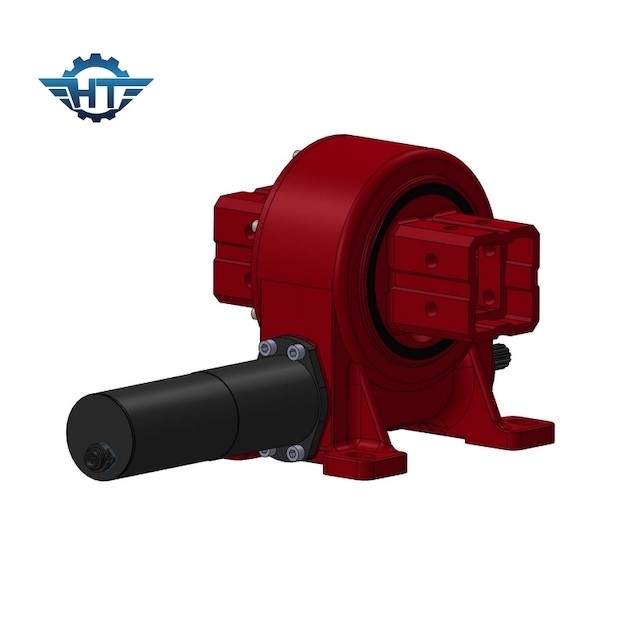

Охваченная двойником шестерня червя VE9 сразила привод для системы слежения панели солнечных батарей одиночной
Описание привода ряда шестерни червя
Наши приводы качания продукты двойн-конверта не требующие ухода отслеживая. Двойная передача структуры конверта имеет преимущества высокой точности, высокой механической эффективности, небольшой потери точности и более длинного срока службы. К тому же, рассматривающ жесткие окружающие среды как дикие пустыни, и думающ какие клиенты думают, новаторская польза полностью загерметизированного дизайна механизма делает ее возможной быть не требующа ухода во время жизненного цикла долговечности изделия и сохраняет много расходы на техническое обслуживание для клиентов.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Привод slewing можно использовать в любом случае который требует вращения полно-круга и требует переменной скорости. Когда необходимо осуществить передачу энергии более большого вращающего момента, передачу движения более высокой точности, или выбор механизма который требует высоких сжатости и целостности структуры тела, привод slewing самое лучшее решение.
Более общие применения вообще структура полно-круга роторная инженерства и строительной техники, так же, как солнечная энергия, энергия ветра и различное долгосрочное машинное оборудование автоматического сопровождения цели. Легко унести цифровой контроль, поэтому он имеет много применений в поле промышленных роботов.
