Подробная информация о продукте:
|
| Поворотный редуктор: | ВЭ5" | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Место происхождения: | КИТАЙ | Применение: | Система слежения PV солнечная |
| Эффективность: | 40% | Цвет: | как спрошено |
| Гарантия: | 10 лет | Сертификаты: | ISO9001, CE |
| Выделить: | Вертикальный привод Slewing VE5,37 1 коробка передач привода Slewing коэффициента,Электрический привод ряда VE5 |
||

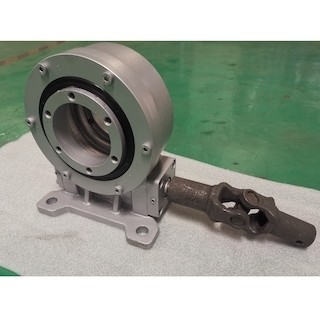

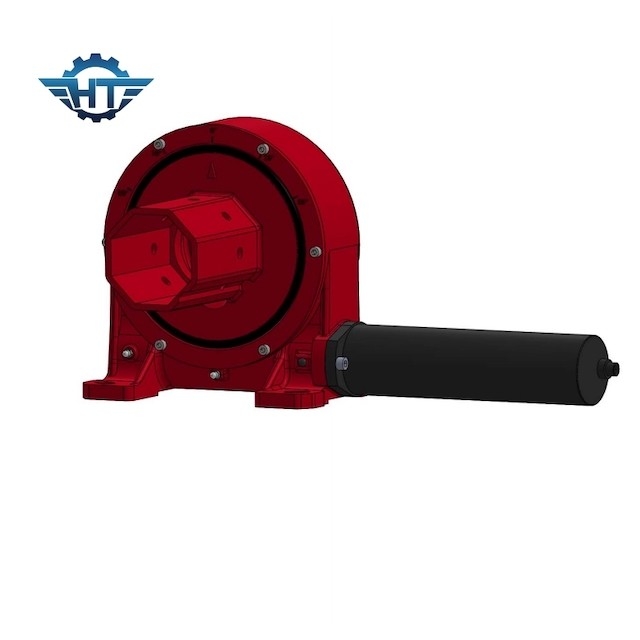

Вертикальный привод Slewing VE5 с коробкой передач 37:1 коэффициента шестерни для системы слежения PV солнечной
Охватывать описание шестерни червя
Охватывать привод slewing новый Н тип продукта роторных и передачи. Он обычно вызван приводом slewing или подшипник slewing, который обычно составлен двойного охватывать червя, шестерни, снабжения жилищем, мотора и других компонентов. В виду того что компоненты ядра двойной охватывать червь, он может зацепить с шестерней более близко и достигнуть multi контакт зуба, таким образом улучшить точность и держа вращающий момент момента. Они могут одновременно выдержать осевые силы, радиальные силы, и переворачивать моменты. Сравненный с традиционными роторными продуктами, новый привод slewing отличает легкой установкой, легким обслуживанием и большей степенью космоса установки.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Обслуживание
Подшипник slewing важный компонент механической структуры slewing. Для поддержания деятельности высокой эффективности машины под высокой нагрузкой и жесткими окружающими средами, хорошая работа подшипника slewing одна из своих важных основных гарантий.
Носка и разрыв один из общих отказов. Поэтому, для уменьшения тарифа носки подшипника slewing, необходимо сделать соответствуя работу смазки.
Подшипник slewing необходимо регулярно заполнять со смазывая тавотом согласно рабочей Среде. Привод slewing адекватно был смазан на фабрике. В более поздней стадии, тавот должен быть добавлен или заменен согласно частоте использования. В особенных рабочих Средах, как тропики, высокая влажность, пыль, большие изменения температуры и непрерывная работа, цикл смазки должен быть сокращен. При добавлении тавота к нему, он должен быть унесен под условием что подшипник slewing вращает медленно. Когда тавот переполняет от уплотнения, он значит что завалка завершена, и переполняя тавот сформирует фильм и действует как уплотнение.
Подшипнику slewing нужно быть заполненным с новым тавотом перед и после быть помещенным в течение длительного времени, и медленно поворачивает подшипник slewing для того чтобы сделать равномерно заполненный его.
Для того чтобы смазать подшипник slewing, внимание не должно только быть обращено к методам и методам, а также выбор соотвествующего типа смазывая масла. Например, качество тавота плохо и достигшее возраста, и выбор неправильной смазки усугубит носку подшипника slewing.
