Подробная информация о продукте:
|
| Коэффициент шестерни: | 51:1 | Люфт червячной передачи: | 0.15° |
|---|---|---|---|
| Вращающий момент требуемой производительности: | 7344 Nm | Удержание вращающего момента: | 60 kN.m |
| Опрокидывать вращающий момент: | 10 кН.м | Эффективность: | 40% |
| Цвет: | как спрошено | Грузя путь: | морским путем, воздух, железнодорожный, срочный |
| Выделить: | Двойной охватывать небольшой привод ряда,Небольшой привод ряда VE7,Привод кольца Slewing VE7 |
||

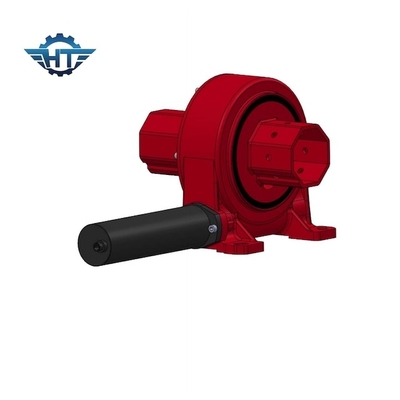

Двойник VE7 охватывая небольшие приводы Slewing для отслежывателей горизонтальной одиночной оси солнечных
Промышленное описание привода ряда червя и шестерни пользы
Привод Slewing высокой надежности, он конструирован и испытан для того чтобы гарантировать жизнь поля 30 год. Настолько все сырье должно соотвествовать необходимо солнечной системой слежения. Мы снабжаем ядровую проверку качества для того чтобы обеспечить вне продукты высококачественного, надежного и низкой цены в то же время.
Приводы Slewing высокой эффективности. Она приведена в действие с технологией червя часов для того чтобы дать коробке передач огромную прочность и силу, увеличить жизнеобеспеченность нагрузк-держа так же, как увеличила эффективность и точность.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Применения привода Slewing включают солнечные отслежыватели, ветротурбины, антенну, спутник, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s и автомобильные подъемы etc.
Q&A
Как выбрать правые приводы качания?
В выборе и вычислении привода slewing, мы должны принимать что подшипник slewing вообще носим совмещенное действие осевой силы Fa, радиальной силы Fr и переворачивая момента m во время процесса пользы. Для различных применений, должный к работая режиму главного двигателя и различных структурных форм, сочетания из вышеуказанные 3 нагрузки изменят, иногда может быть совместными действиями 2 нагрузок, и иногда может только быть единственным действием одной нагрузки.
2 типа методов установки для slewing подшипники: тип установка места и тип установка подвеса.
По сведениям обеспеченный образцами изделий, статическую кривую величины наибольшей допускаемой нагрузки на опору можно использовать предварительно для того чтобы выбрать подшипник slewing согласно методу выбора и вычисления подшипника slewing, и после этого подтвердить с техническим отделом нашей компании. Мы можем также обеспечить нашу компанию с релевантной информацией на применении подшипников slewing, и наша компания конструирует и выберет их.
