Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | СДЭ7" |
|---|---|---|---|
| Передаточное число: | 57:1 | Номинальный выходной крутящий момент: | 2000 Нм |
| удерживающий крутящий момент: | 13500 Нм | Крутящий момент: | 13200 Нм |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Осевая нагрузка: | 34 кН | Радиальная нагрузка: | 58 кН |
| Выделить: | Малый поворотный привод с двумя осями 24 В пост. тока,Малый поворотный привод с щеточным двигателем,Малый поворотный привод 2000 Нм |
||

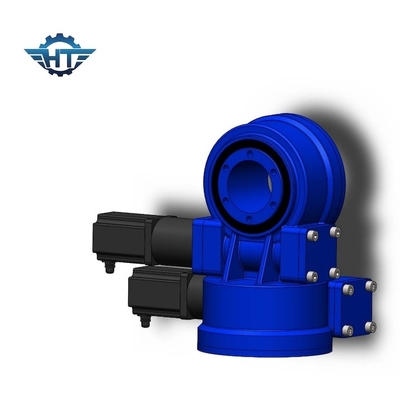

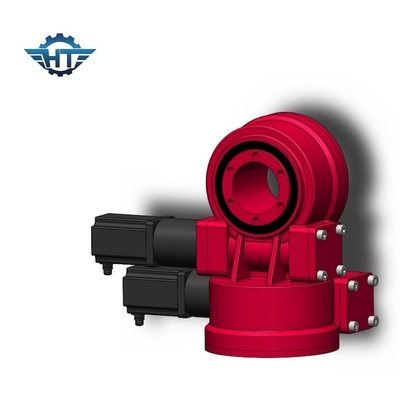

Поворотный привод двойной оси небольшой с почищенным щеткой мотором 24ВДК для солнечной системы слежения
Описание малого поворотного привода
Поворотные приводы Hangtuo обеспечивают большое передаточное число в одной ступени передачи, оптимизированное по соотношению веса и производительности.Подшипники и шестерни собраны в низкопрофильный, самоудерживающийся и готовый к установке корпус, что позволяет изделию реагировать на все осевые и радиальные силы и результирующие опрокидывающие моменты, возникающие в самых сложных условиях.Эти легко адаптируемые продукты также отличаются высокой ударопрочностью, длительным сроком службы, плавным вращением, защитой подшипников и вариантами герметичных приводов.Все технические преимущества в сочетании с ведущими в отрасли стандартами качества делают продукты Hangtuo идеальными кандидатами для критически важных приложений в тяжелых условиях.
Параметры поворотных приводов модели SDE
| Параметры производительности модели SDE | ||||||||||||
| Модель | Номинальный выходной крутящий момент (Нм) |
Крутящий момент (кН.м) |
Удерживающий крутящий момент (кН.м) | Осевая нагрузка (кН) | Радиальная нагрузка (кН) | Соотношение | Эффективность |
Точность (степень) |
IP |
Рабочий этап (℃) |
самоблокирующийся | Вес (кг) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 25 кг |
| 5 дюймов | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 34 кг |
| 7 дюймов | 2000 г. | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 56 кг |
| 9 дюймов | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 92 кг |
| 12 дюймов | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 160 кг |
| 14 дюймов | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 224 кг |
| 17 дюймов | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 320 кг |
| 21 дюйм | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 492 кг |
| 25 дюймов | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 705 кг |
Принцип работы поворотного привода
Червяк приводится в движение двигателем, который приводит во вращение внешнее кольцо поворотного кольца;внешнее кольцо выводит крутящий момент через фланец, а внутреннее кольцо поворотного кольца фиксируется в корпусе.Привод поворота имеет реверсивную самоблокировку благодаря червячной передаче с реверсивной самоблокировкой.
Глоссарий ключевых параметров
Опрокидывающий момент: Крутящий момент представляет собой произведение нагрузки на расстояние между положением нагрузки и центром опорно-поворотного устройства.Если крутящий момент, создаваемый нагрузкой и расстоянием, превышает номинальный крутящий момент опрокидывающего момента, поворотный привод перевернется.
Радиальная нагрузка:Нагрузка вертикально к оси опорно-поворотного устройства
Осевая нагрузка:Нагрузка параллельна оси поворотного подшипника
Удерживающий момент:Это обратный крутящий момент. Когда привод вращается в обратном направлении и детали не повреждены, максимальный достигнутый крутящий момент называется удерживающим крутящим моментом.
Самоблокирующийся:Только под нагрузкой поворотный привод не может вращаться в обратном направлении и поэтому называется самоблокирующимся.
Индивидуальные услуги
1. Специальный дизайн на основе различных приложений и проектов
2. Могут быть согласованы различные типы двигателей, такие как гидравлические двигатели, шаговые двигатели, электрические двигатели и т. д.
3. Доступны различные цвета в соответствии с кодом RAL;наш стандартный цвет RAL 9006.
