Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1~150:1 | Ось: | Одиночная ось |
|---|---|---|---|
| Место происхождения: | Changzhou, КИТАЙ | Структура: | Червь и подшипник |
| Жизненный период: | 30 лет | Цвет: | RAL9006 |
| Использование: | Солнечные трекеры | Защитите особенность: | IP66 |
| Выделить: | Привод ряда шестерни червя часов небольшой,Небольшой привод ряда для солнечного отслежывателя,Привод ряда IP66 Solarr небольшой |
||

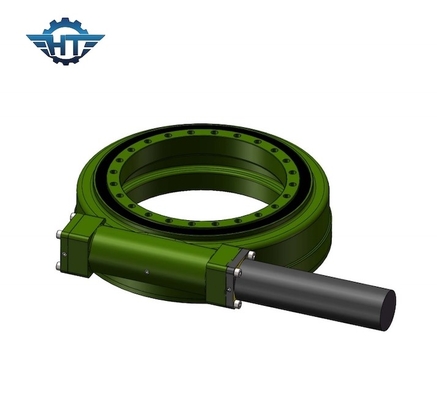

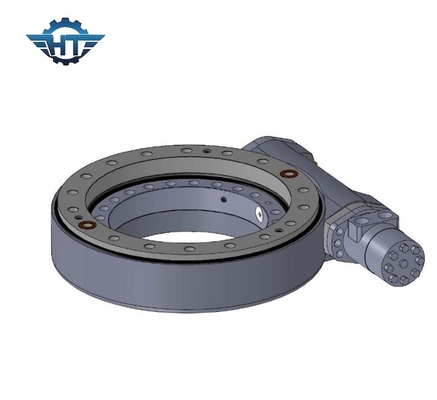

Шестерня червя часов сразила привод для солнечного отслежывателя с мотором планетарной шестерни 24VDC
Описание привода ряда шестерни червя часов
Привод slewing одиночной оси SE горизонтальный критический компонент как в системе слежения одиночной оси солнечной, так и системе слежения двойной оси в солнечной. Кроме того, он может также приложенный в системе CSP и CPV, энергии ветра etc.
Отслежыватели Одно-оси
Отслежыватель одно-оси ориентирует модули PV вдоль одной оси поворота, двигая горизонтально от востока - к - запад как солнце двигает. Двигать эти модули PV требует что предложение редуктора и нагрузк-держа и вращательный вращающий момент – что-то только сильно специализированный привод slewing может предложить. Отслежыватели приложили приводы slewing которые включают большее количество зубов на линии тангажа кольца шестерни предложат максимальную сумму прочности, стойкости и представления. Это обеспечивает что отслежыватель имеет самую длинную возможную жизнь поля с наименьшим количеством времени простоя или расходов на техническое обслуживание.
Отслежыватели Двойн-оси
отслежыватели Двойн-оси поворачивают сторону к стороне и вверх и вниз, включающ даже более точный отслеживать движения солнца. Эти приводы slewing включают выход более высокой энергии чем системы одно-оси. Принимая во внимание, что они используют 2 степени свободы, использовать сильные и сильные приводы slewing даже более важен для надежной и непрерывной функциональности в поле.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Преимущества
1. Вращение 360 градусов
2. Управляя мотор подключенный с влево или вправо бортовым
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Тавот был заполнен перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
