Подробная информация о продукте:
|
| Тип: | Одиночная огибающая червячная передача | Материал: | 42CRMN или 50Mn |
|---|---|---|---|
| Применение: | Горизонтальные одиночные системы слежения оси | Жизнь поля: | 30 лет |
| Цвет: | как спрошено | Размер: | 3 дюйма к 25 дюймов |
| Поставка мотора: | 24V, 12V, 48V | Особенности: | Длинная жизнь, запирать собственной личности |
| Выделить: | Анти- отрицательная реакция Slewing носящ привод,48V Slewing носящ привод,Привод ряда анти- отрицательной реакции солнечный |
||

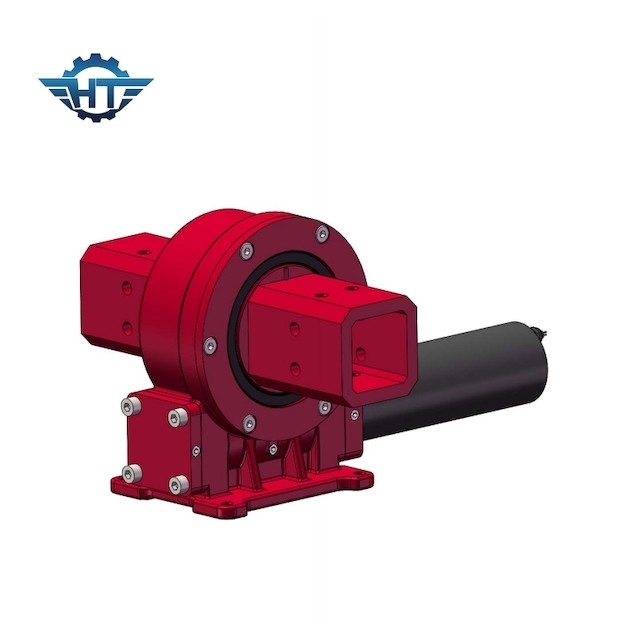

Небольшая отрицательная реакция VE5 заключила привод Slewing для горизонтальных одиночных систем слежения оси
Шестерни червя Slewing описание привода
Привод ряда, обыкновенно ссылаемый как привод червя, законченное, готовый для установки системы которая состоит из шестерни, червя, основания, верхней плиты и совершенно закрытого снабжения жилищем. Его можно подгонять с гидравлическим или 12V/24V/48V электрическими двигателями, планетарные коробки передач. Как ключевой компонент системы слежения, slewing редуктор вызван «сердцем» системы слежения, и свои эксплуатационные характеристики продукта сразу влияют на точность системы слежения.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Особенности
Надежная точность с toroidal охватывать червем, также много особенности и преимуществ
Конструированный для отслежывателей и применений одиночной оси солнечных требуя горизонтального выхода оси
Используя принцип slewing нося
вращение ±60°
Само-запирать набор шестерни
Вращающий момент входного сигнала, вращающий момент выхода и установку можно подгонять
Вариант мотора
Применения
Привод шестерни червя и червя имеет характеристики обратный само-запирать, которые могут осуществить обратный само-запирать, т.е., только червь может управлять шестерней червя, только червь не может управляться шестерней червя для того чтобы двинуть. Когда угол опережения червя чем соответствующий угол трением между цепляя зубами шестерни, механизм имеет само-запирать свойства и может достигнуть обратный само-запирать, т.е., только червь может управлять колесом червя, только червь не может управляться колесом червя. Как само-запирая механизм червя используемый в своей тяжелой технике, свой само-запирать обратного может сыграть роль в предохранении от безопасности. Эта особенность делает прибор привода slewing широко используемый в подниматься, воздушная работе и другом оборудовании. Пока улучшающ технологическое содержание главного двигателя, она также значительно улучшает стабильность деятельности и фактор безопасности главного двигателя. Важное воплощение безопасного применения конструкции механического оборудования.
