Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1 | Вращающий момент нормальной производительности: | 533 Nm |
|---|---|---|---|
| Место происхождения: | Changzhou, Китай | Удержание вращающего момента: | 7000 Nm |
| Опрокидывать вращающий момент: | 744 Нм | Вращающий момент требуемой производительности: | 0,065 об/мин |
| Использование: | Солнечные отслежыватели | Защитить функцию: | IP66 |
| Выделить: | Привод ряда солнечного рычага отслежывателя небольшой,533Nm сразило привод для солнечной системы слежения,привод ряда шестерни червя 533Nm |
||

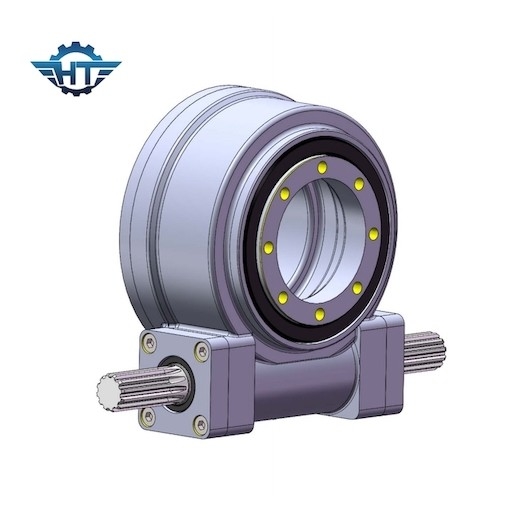

Подшипники кольца Slewing шестерни червя SE3 IP66 для солнечной системы слежения
Собственная личность IP66 запирая привод Slewing
Согласно форме передачи переменной скорости приводов slewing, его можно разделить в привод slewing шестерни и привод slewing шестерни червя, наследуя соответственно характеристики зубчатой передачи и зубчатой передачи червя. По отоношению к величине наибольшей допускаемой нагрузки на опору, представление типа шестерни червя лучшее чем это из типа зуба, и когда привод червя конверта использован, свои величина наибольшей допускаемой нагрузки на опору, сопротивление деформации и ригидность передачи более добавочно улучшены, но шестерня червя и тип роторный привод червя по отоношению к эффективности.
Преимущества
Привод slewing сильно интегрированный механизм уменьшения slewing полно-круга. Осевой размер цепи очень не другой, которая полезна к сплющивать структуры частей соединения передачи серии, таким образом уменьшая размер всего механического оборудования.
К тому же, ли тип шестерни или тип привод шестерни червя slewing, потому что разница в сама размера между основными и управляемыми частями очень большая, оно легче достигнуть большой передачи диапазона регулирования передаточного числа, которая также трудна для много других типов переменной быстро проходит передаточные механизмы.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само-запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Примечания:

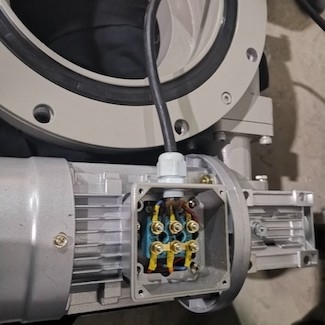

В виду того что привод slewing будет оборудован с различными двигателями и представление привода slewing другое, пожалуйста контактируйте наши продажи для специфической цены. Мы восстановим ваше сообщение в течение 12 часов.
Применения
Привод slewing можно использовать в любом случае который требует вращения полно-круга и требует переменной скорости. Когда необходимо осуществить передачу энергии более большого вращающего момента, передачу движения более высокой точности, или выбор механизма который требует высоких сжатости и целостности структуры тела, привод slewing самое лучшее решение.
Более общие применения вообще структура полно-круга роторная инженерства и строительной техники, так же, как солнечная энергия, энергия ветра и различное долгосрочное машинное оборудование автоматического сопровождения цели. Легко унести цифровой контроль, поэтому он имеет много применений в поле промышленных роботов.
