Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | 9 дюймов |
|---|---|---|---|
| Коэффициент шестерни: | 61:1 | Эффективность: | 40% |
| Точный: | ≤ 0,1 | МОТОР: | Гидравлический мотор |
| Цвет: | как спрошено | Тип: | Ось одиночного червя одиночная |
| Выделить: | SE9 Slewing носящ привод,Slewing носящ привод 42CrMo,коробка передач привода ряда 42CrMo |
||

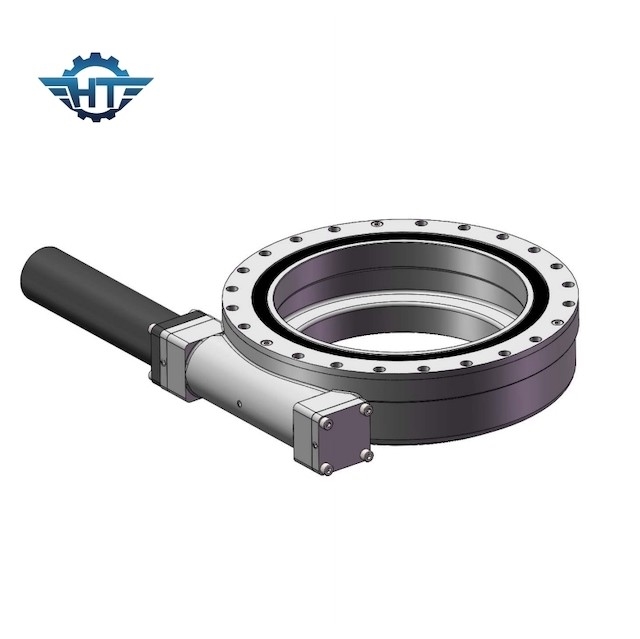

SE9 Slewing носящ привод с гидравлическим мотором для на открытом воздухе тележки платформы конструкции

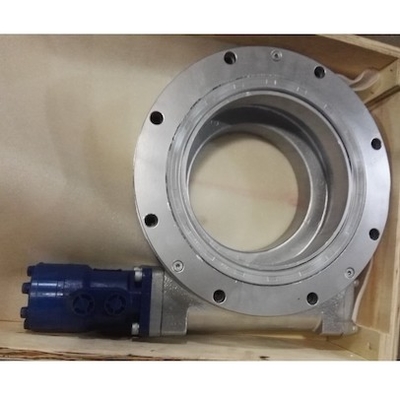

Гидравлический привод Slewing мотора
Приводы slewing нося приведены в действие с технологией червя часов для того чтобы дать максимальную жизнеобеспеченность нагрузк-держа так же, как увеличили эффективность и точность.
Много других применений по мере того как привод slewing нося идеален для применений требуя и нагрузк-удержания и вращательного вращающего момента от такой же коробки передач и соответствующий для медленного вращения с непрерывными или циклическими движениями. Соответствующее для солнечного отслежывателя, моделей как одиночная ось и двойная ось, которую можно приложить в системе слежения плоской одиночной оси солнечной, косой или опрокинутой одиночной системе слежения и системе слежения двойной оси солнечной, и также в индустриях как проектировать машинное оборудование, строительную технику и металлургию, оборудование автоматической поточной линии, солнечную энергию, тележку платформы, оборудование охраны окружающей среды, поколение и литейное машиностроение энергии ветра, так же, как различные медленные вращаясь оборудования машинного оборудования.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само-запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Косое одноосное применение
Ось вращения склонного одноосного отслеживая кронштейна установлена на угол наклонения к горизонтальному самолету, и вращает вокруг одноразмерной оси. Направление оси вращения связывающее север с югом направление, так, что свет-получая поверхность фотовольтайческого модуля будет как перпендикуляр к углу случая солнечного света как возможный в одноразмерном направлении.
Вертикальное применение оси
«Система слежения высоты + азимута» полная, которая двигает вдоль 2 осей вращения и имеет 2 вращательных степени свободы, которая могут совершенно отслеживать траекторию солнца для того чтобы увеличить полученную солнечную энергию. Соответствующее для высоких районов широты, и эффективность производства электроэнергии может эффектно быть увеличена больше чем 35%, которое значительно улучшает эффективность производства электроэнергии фотовольтайческих систем.
