Подробная информация о продукте:
|
| Коэффициент шестерни: | 57:1 | Тип: | Закрытый дом |
|---|---|---|---|
| Применение: | Солнечная энергия | Водитель: | Электрический двигатель 12/24VDC |
| Ранг IP: | IP66 | Цвет: | как спрошено |
| Effciency: | 40% | установите метод: | Горизонтальный, вертикальный |
| Выделить: | Привод сверхмощный Slewing нося,Небольшой привод кольца slewing отрицательной реакции,Привод ряда CSP солнечный |
||

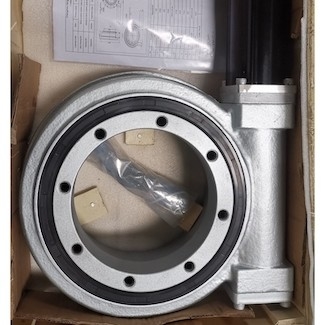

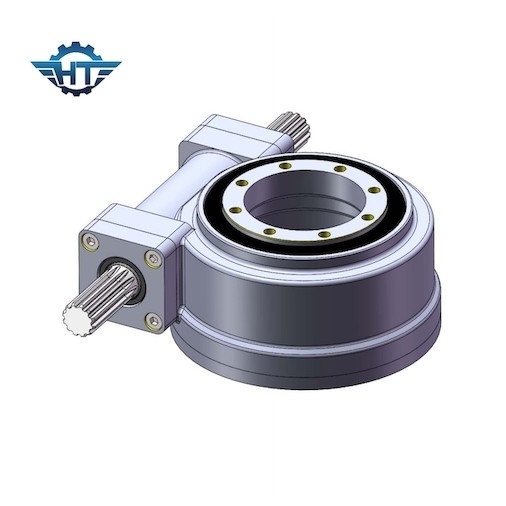

CE аттестовал небольшую отрицательную реакцию Slewing носящ привод с электрической коробкой передач для Csp
CE отметил привод Slewing
Привод slewing полно-окружный механизм передачи торможения slewing который интегрирует источник мощности привода. Он использует подшипник slewing как следующий передачи и приложение механизма. и кожух, и другое кольцо использованы и как следующий передачи и основание соединения для управляемой части работы, так, что подшипник сам slewing будет соединением slewing полно-круга, и источника мощности привода и главного привода эффективно установлено ему всеобщий механизм передачи торможения который интегрирует функции вращения, торможения и управлять, и в то же время имеет простую структуру и удобно для того чтобы изготовить и поддержать.
Шестерня Slewing часть ядра в собрании тягового устройств slewing. Вместе с отверстиями приложения в кольцах, они включают оптимизированную передачу энергии с компонентами машины простой и быстрой связи между смежными. Она небольшая но они помогают сделать некоторые из самых больших работ в деле. От вращения руки качания на кранах к платформе на ветротурбине и солнечной энергии, кольца slewing неотъемлемая часть много machinated процессов.
Идеальное решение внутри:
1. Сверхмощные применения требуя значительной емкости обремененной заботами
2. Дизайны где точный располагать критический
3. Применения где замок собственной личности необходим
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само-запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Приводы Slewing использованы всемирно для:
• Системы корабля и крана.
• Вращение приложений как экскаваторы, гидравлические схваты и грузоподъемники.
• Заведывание оборудованием (автоматизированные системы).
• Нагружающ и разгружающ оборудование.
• GPS.
