Подробная информация о продукте:
|
| Модель: | SE12 | Коэффициент шестерни: | 78:1 |
|---|---|---|---|
| Применение: | Строительная техника | Место происхождения: | Changzhou, Китай |
| Водитель: | Гидравлический мотор | Сертификаты: | ISO9001, CE |
| Установка: | Горизонтальный или вертикальный | Обслуживание: | Основанный на руководстве |
| Цвет: | как спрошено | Отрицательная реакция: | <0.1° |
| Выделить: | Привод Slewing шестерни червя вращающего момента 5800NM,Гидравлический привод Slewing шестерни червя мотора,Привод ряда червя вращающего момента 5800NM |
||

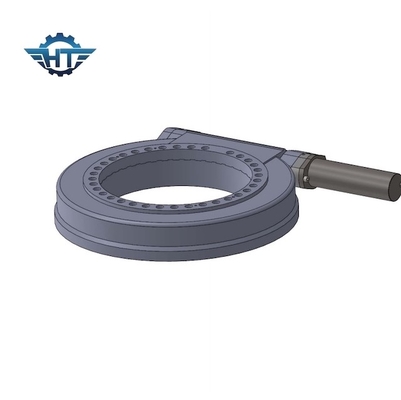

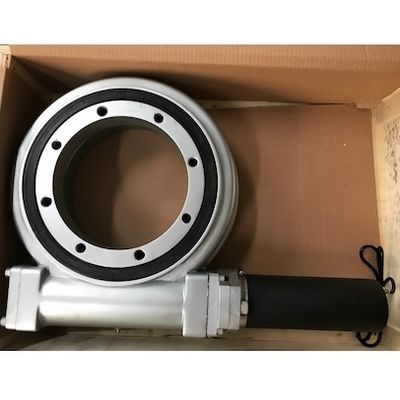

Высокая опрокидывая шестерня червя вращающего момента SE12 нося с гидравлическим мотором для промышленных оборудований
Тип привод шестерни червя Slewing
Тип привод черв-шестерни slewing начат подшипником кольца slewing. Он составлен снабжения жилищем, шестерни червя, мотора и других аксессуаров. Сравненный с традиционным подшипником slewing, компактирована структура, сейф и модульность. В наше время, должный к требованию для тяжелой загрузки, превращался червя сразил прибор привода. Он имеет лучшую сжатость структуры продукта и высокий нагружая вращающий момент способности и высоких выхода.
Особенности
Характеристики механизма шестерни червя:
1. Большой диапазон регулирования передаточного числа можно получить, который более компактен чем механизм винтовой зубчатой передачи располагать ступенями-оси
2. Цепляя поверхности зуба 2 колес в линии контакте, и своя величина наибольшей допускаемой нагрузки на опору гораздо выше чем это из расположенного ступенями механизма винтовой зубчатой передачи вала
3. Привод червя соответствующий к приводу винта, который привод мульти-зуба цепляя, поэтому привод стабилизирован и шум небольшой.
4. Само-запирать. Когда угол опережения червя чем соответствующий угол трением между цепляя зубами шестерни, механизм имеет само-запирать свойства и может достигнуть обратный само-запирать, т.е., только червь может управлять червем, но не червь. Как само-запирая механизм червя используемый в своей тяжелой технике, свой само-запирать обратного может сыграть роль в предохранении от безопасности.
5. Кпд передачи низок и носка серьезна. Когда шестеренные пары червя и приводы, относительное смещение между цепляя зубами шестерни
Динамическая скорость большая, поэтому потеря трением большая и эффективность низка. С другой стороны, относительная сползая скорость причиняет серьезные носку и тепловыделение на поверхности зуба. Для того чтобы рассеять жару и уменьшить носку, более дорогие материалы с хорошими свойствами антифрикционных и анти--носки и хорошим смазывающ приборы часто использованы, поэтому цена высока.
6. Осевая сила червя большая
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Применения включают солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы.
