Подробная информация о продукте:
|
| Коэффициент шестерни: | 61:1 | Тип: | Заключенный |
|---|---|---|---|
| Применение: | Солнечная энергия | Водитель: | DC/AC |
| Ранг IP: | IP66 | Цвет: | как спрошено |
| Effciency: | 40% | Отрицательная реакция: | 0,1 градуса |
| Выделить: | Привод ряда DC AC гидравлический,Привод ряда оборудования прокладывать тоннель гидравлический,Привод отслежывателя отрицательной реакции 0 |
||

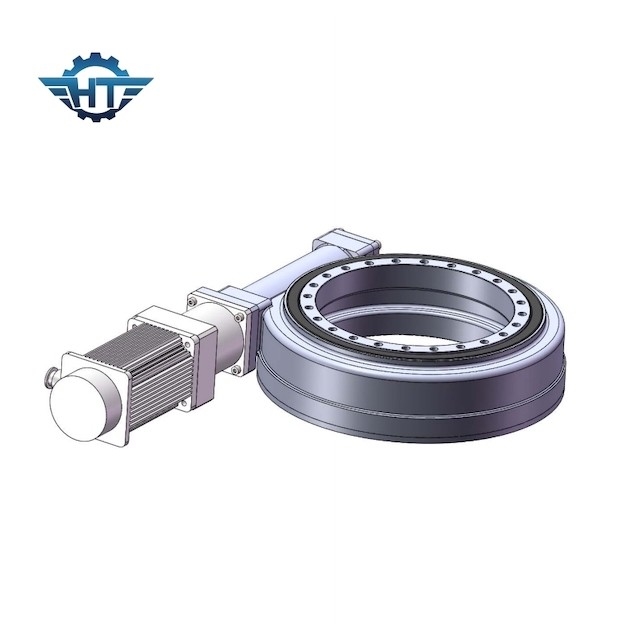

Гидравлическое кольцо Slewing Drived мотора SE9 нося со снабжением жилищем IP66 для оборудования прокладывать тоннель
Привод Slewing SE9 с гидравлическим мотором
Солнечные отслеживая приборы привода slewing принять подшипник slewing и кольцевую структуру червя, который могут достигнуть контакта мульти-зуба. Он имеет характеристики большого вращающего момента передачи и стабилизированной деятельности, может выдержать большое радиальное и аксиальные нагрузки и сильный переворачивая вращающий момент (сопротивление анти--ветра) широко используются в солнечных фотовольтайческих системах слежения производства электроэнергии и других новых энергетических промышленностях отечественными и чужими клиентами.
Продукты в настоящее время имеют 10 моделей выстраивая в ряд от 1 дюйма в диаметре до 25 дюймов в диаметре, и больше чем 60 разнообразиях, которые могут отвечать потребностямы различных форм генерала фотовольтайческих, светоэлектрических, светлых и жары и отслеживать точности.
Особенности
1. безопасно держите радиальный и аксиальная нагрузка
2. передайте вращающий момент для вращать в то же время
3. с шестерней червя, смогите увеличивать вращающий момент в низкооборотном
4. сбережения космоса, компактируют с плотностью наивысшей мощности
5. заключенное снабжение жилищем обеспечивает защиту от экологических факторов
6. сдержанный учитывайте простую интеграцию к любой системе
7. подгонянные решения как покрытия, уплотнения, тавоты etc доступны
Параметры привода Slewing SE9 с гидравлическим мотором
| Slewing SE9 управляет эксплуатационными данными | |||
| Скорость требуемой производительности | 1.97RPM | ||
| Вращающий момент нормальной производительности | 4880 N.m | ||
| Вращающий момент максимальныйа выпуск продукции (3sec.) | 6100 N.m | ||
| Опрокидывающ вращающий момент момента (МАКС) | 49900 N.m | ||
| Держащ вращающий момент (МАКСИМАЛЬНЫЙ) | 30800 N.m | ||
| Осевая оценка (МАКС) | 340kN | ||
| Радиальная оценка (МАКСИМАЛЬНАЯ) | kN 130 | ||
| Коэффициент привода Slewing | 61:1 | ||
| Отслеживать точность | <0.1 | ||
| IP (класс) | 66 | ||
| Eficiency | 40% | ||
| Температура | -40℃ | +120℃ | ||
| Гидравлические эксплуатационные данные мотора | |||
| Смещение | 125cm/rev | ||
| Подача | 18L /min | ||
| Давление | 12.5Mpa | ||
| Скорость ведомого вала | 120 r/min | ||
| Вращающий момент нормальной производительности | 200 N.m | ||
| Вращающий момент максимальныйа выпуск продукции | 250N.m | ||
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само-запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Установленное тележкой применение крана
Кран установленный тележкой ссылается на грузоподъемную машину мульти-действия которая установлена на шасси корабля вертикально для того чтобы поднять и горизонтально транспортировать тяжелые объекты внутри некоторый ряд. Он также вызван краном установленным тележкой и принадлежит к машинному оборудованию погрузо-разгрузочной работы.
Применение самоходного автомобиля отчетливо произнося руки взбираясь
Корабль воздушной работы манипулятора шарнирной конструкции подъемное устройство используемое для воздушной работы. Он может пересечь препоны и выполнить воздушную работу. Когда платформа поднята к любому положению, ее можно эксплуатировать пока идущ. Она имеет компактную текстуру и гибкое управление рулем. Узкие проходы и толпить рабочие зоны.
