Подробная информация о продукте:
|
| Модель: | 9 дюймов одиночной оси | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Эффективность: | 40% | МОТОР: | Электрический, гидравлический, Stepper, сервопривод |
| Установите: | Установленная вертикаль | Применение: | Верхняя часть крыши опрокинула солнечные отслежыватели |
| Точность: | 0,15 градуса | Обслуживание OEM: | Доступный |
| Выделить: | CE VE9 заключил привод Slewing,Закрытое запечатывание привода IP66 Slewing,Привод Slewing мотора запечатывания IP66 |
||

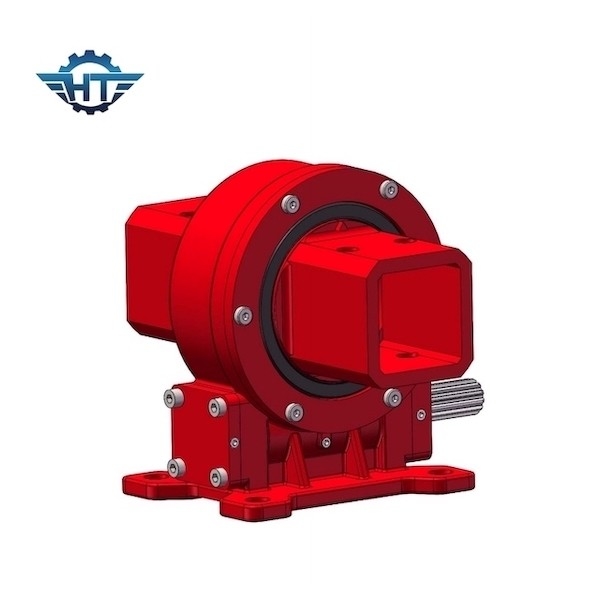

Редуктор вертикали CE VE9 Slewing, запечатывание IP66 для отслежывателей крыши опрокинутых верхней частью солнечных
Вертикальное описание редуктора Slewing
Приводы slewing высокой точности VE9 позволяют активные системы отслеживать солнце путем регулировать к вращению земли по отношению к солнцу. Солнечные применения включают фотовольтайческие отслежыватели (PV), heliostats, солнечные ринвы, сконцентрированное photovoltaics (CPV), и двигатели Стерлинга. Наши приводы ряда можно установить горизонтально, вертикально, и на опрокинутых углах поэтому бесконечное количество ориентаций возможно.
Привод Slewing имеет много типов как закрытый тип, открытый расквартировывая тип, вертикальный тип, двойной тип оси, тип высокой точности, привод slewing etc. типа дисковода червя основан на подшипнике slewing с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Много контактирующей поверхности зуба конструирована специально для управлять высокой нагрузкой.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Склонная одиночная система слежения оси
Склонная одиночная ось соответствующая для градусов широты более высоких чем 30, и угол широты компенсирован углом наклонения вращая оси. После этого след высота солнца в направлении оси вращения, достигнуть лучшего роста фотовольтайческого производства электроэнергии. Вообще, производство электроэнергии может быть увеличено 25% к 35% по отношению к фиксированному кронштейну.
