Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SE21" |
|---|---|---|---|
| Коэффициент шестерни: | 125:1 | Вращающий момент требуемой производительности: | kNm 16 |
| Опрокидывать вращающий момент: | kNm 205 | Эффективность: | 40% |
| Цвет: | RAL 9006 | Тип уплотнения: | NBR+PVC, тип FB |
| Выделить: | Уплотнение PVC NBR заключило привод Slewing,Привод Slewing на солнечная система слежения 21 дюйм,Кольцо slewing шестерни червя 21 дюйма |
||

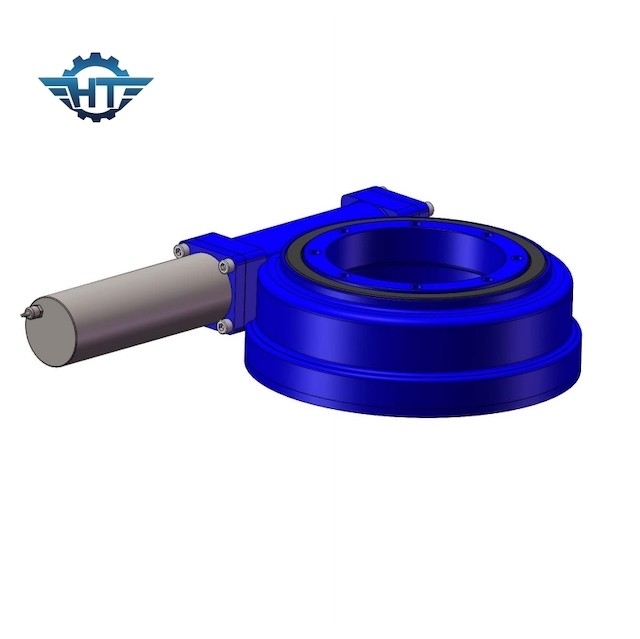

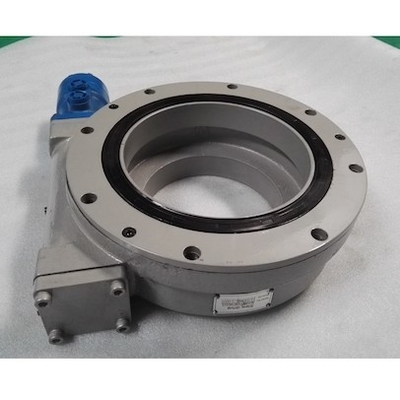

Заключенный привод кольца Slewing шестерни червя, 21 медленно двигает размер Bigh для робототехники автоматизации
Закрытое описание привода кольца Slewing шестерни червя
Закрытое womr зацепляет привод кольца slewing может получить большой диапазон регулирования передаточного числа, более компактный чем расположенный ступенями механизм шестерни цапфы косой. С поверхностью зуба 2 колес цепляя для линии контакта, своя величина наибольшей допускаемой нагрузки на опору гораздо выше чем расположенный ступенями механизм шестерни цапфы косой. Привод червя соответствующий для того чтобы закрутить в спираль передача, передача мульти-зуба цепляя, поэтому передача ровна, малошумный. И она само-запирает, когда угол проводника червя чем соответствующий угол трением между цепляя зубами, механизм имеет особенность само-запирать; она может осуществить обратный само-запирать, что сказать, только червь для того чтобы управлять колесом червя. С этой особенностью, механизм червя используемый в тяжелой технике может сыграть роль предохранения от безопасности.
Технические параметры SE21
Место происхождения: Цзянсу, Китай (материк)
Фирменное наименование: Hangtuo
Статическая осевая оценка: 1600 KN
Статическая радиальная оценка: 640 KN
Динамическая осевая оценка: 385 KN
Динамическая радиальная оценка: 335 KN
Условие: Новый
Вращающий момент выхода: kNm 16
Коэффициент шестерни: 125:1
Опрокидывать вращающий момент момента: 205 KN.m
Удержание вращающего момента: 105 KN.m
Мотор: 125CC, 160CC, гидравлический мотор 200CC
Обеспеченное послепродажное обслуживание: Инженеры доступные обслуживать машинное оборудование за морем
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Применения
Приводы slewing Hangtuo и подшипник slewing/кольцо можно использовать для строительного оборудования и система робототехники автоматизации, как тележка установили краны, оффшорные carnes, экскаватор.
