| Brand Name: | HT |
| Model Number: | SE14" |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

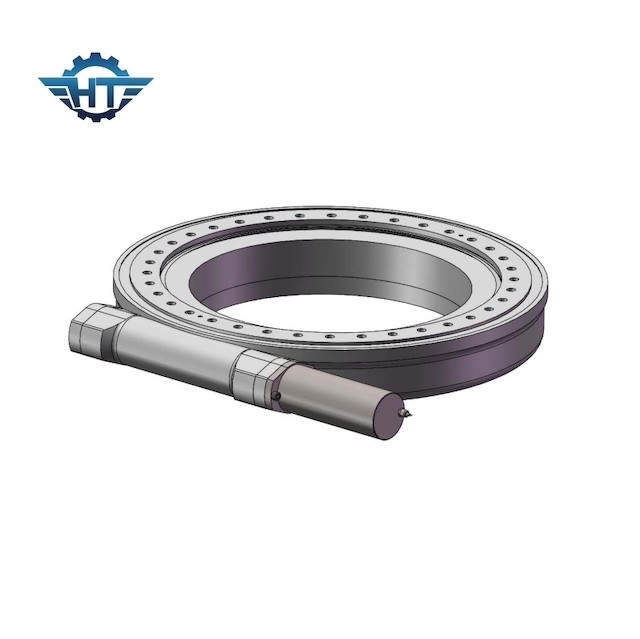

Затвердейте стальной гидравлический Slewing редуктор IP66 для гидравлической строительной техники
Гидравлическое описание редуктора Slewing
Наш привод SE14 slewing приведен в действие с технологией червя часов для максимального вращающего момента шестерни и самого ровного вращения. Типичные применения привода ряда включают солнечную индустрию, краны тележки, подъемы человека, и общего назначения оборудование, гидравлические приложения, оборудование инструмента масла, морские краны, обработчики автошины, землекопа s и автомобильные подъемы, но приводы ряда использованы в много других применений требуя удерживания нагрузки и вращательной возможности. Мы предлагаем различные модели привода ряда с различными емкостями нагрузки момента. Стандартные приводы ряда приспособлены с открытым снабжением жилищем и одиночным само-запирая валом червя часов. Как только входной сигнал источника питания возвращен в нейтраль, вал червя запрет нагрузку в положение без требования любого внешнего устройства торможения.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Особенности
Низкоскоростные сверхмощные режимные характеристики привода slewing:
Небольшой коэффициент космоса, легкая установка и разборка
Разнообразить формы выхода
Пре-отрегулируйте значение зазора и установите его сразу на машину
Вращающий момент выхода большой под низкоскоростными условиями, может передать всестороннюю осевую силу, радиальную силу и момент переворачивать
Режим привода винтовой зубчатой передачи и червя. Хорошая экономика, сильная гибкость в осевом размере
Toroidal контакт мульти-зуба червя, сильная величина наибольшей допускаемой нагрузки на опору
Коэффициент плотности высокой эффективности
Само-запирающ представление или добавление тормозов входного сигнала
IP65
Применения
Приводы slewing могут быть с шестерней червя, шестерней шпоры, коническим зубчатым колесом. И также для внутреннего кольца slewing, может быть кольцом slewing шарика одно-строки, и также может быть кольцом slewing шарика двух-строки. Одно с двух-строкой может принять очень больше нагрузки. Его можно выбрать зависел от вашего применения.
