Подробная информация о продукте:
|
| Модель: | Закрытая расквартировывая двойная ось 7 дюймов | Материал: | 42CRMN, QT |
|---|---|---|---|
| Гарантия: | 5 лет | Отрицательная реакция: | 0~0.15 градуса |
| МОТОР: | Мотор планетарной шестерни | Особенность: | Двойная ось вращает |
| Размер: | Подгонянный размер | Круг обязаностей: | 30 лет |
| Выделить: | OEM заключил привод Slewing,Привод Slewing оси 25 дюймов двойной,Коробка передач привода ряда 25 дюймов |
||

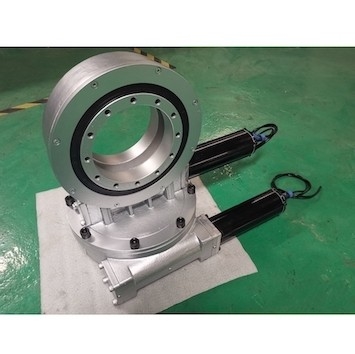

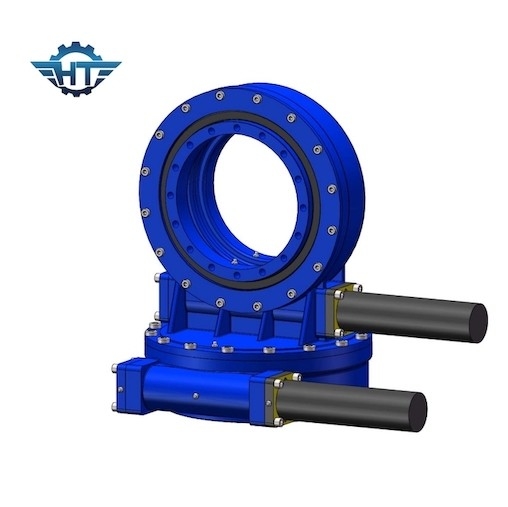

Двойная коробка передач привода ряда шестерни червя оси SDE7 для системы слежения двойной оси солнечной
Двойное описание привода Slewing оси
привод slewing Двойн-оси конструируя с приводом 2 осей в то же время. Это больше контактировать зуба и двойного вращающего момента выхода чем привод slewing серии SE. Этот продукт имеет длинную историю, технологический прочесс очень зрел теперь.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да |
705kg |
Применения
Наши блоки slewing двойн-оси производят вращающий момент путем поворачивать около 2 независимо отделенных оси, включающ стабилизированную и высокоточную передачу над широким диапазоном. Применения включают солнечные отслежыватели, heliostats, сконцентрированное photovoltaics (CPV), и спутник и антенны радио.
Упаковка
Внутренняя упаковка: антиржавейная полиэтиленовая пленка; полиэтиленовые пакеты вакуума.
Наружная упаковка: трудная коробка; деревянный случай; деревянный паллет.
Грузя термина: срочным; самолетом; по суше; морским путем.
Для образцов, в виду того что привод ряда с небольшим размером исклучая тяжеловесного веса, нет рентабельной доставки морским путем пока срочная доставка рентабельный путь, наша logistitic воля штатов спрошенная TNT, DHL, UPS, FEDERAL EXPRESS, сравнить срочную цену для обнаружения самого рентабельного пути.
Если в оптовом заказе в будущем, мы рекомендуем корабль морским путем.
