Подробная информация о продукте:
|
| Тип: | Закрытая серия SE | Применение: | Автомобиль держа платформы |
|---|---|---|---|
| Водитель: | Гидравлический мотор | Ранг IP: | IP66, IP65 |
| Цвет: | как спрошено | Effciency: | 40% |
| Модель: | Дюймы SE9 | Коэффициент: | 61:1 |
| Выделить: | Кольцо Slewing шестерни червя IP65,Кольцо 380V Slewing шестерни червя,Привод подшипника slewing IP65 |
||

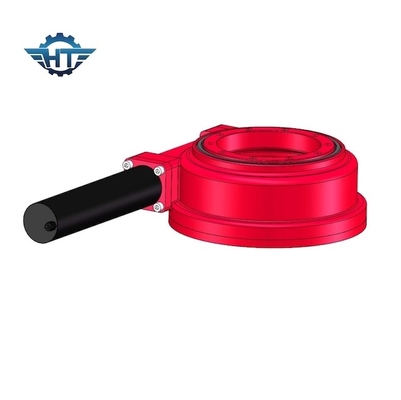

IP66 заключило привод Slewing с гидравлическим мотором для поворачивает автомобиль держа платформы
Закрытое описание привода Slewing
Приводы Slewing идеальны для ситуаций требуя и нагрузк-удержания и вращательного вращающего момента от такой же коробки передач. Типичные применения включают солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы.
Slewing SE7 управляет техническими параметрами
| Название продукта | Привод Slewing SE7 с моторами шестерни 43Nm 24Vdc |
| Вращающий момент выхода | 1750 N.m; 1291,5 ft.lbs |
| Опрокидывать вращающий момент момента | 10500 N.m; 7749 ft.lbs |
| Удержание вращающего момента | 13200 N.m; 9741,6 ft.lbs |
| Аксиальная нагрузка | kN 132; 29700 lb |
| Радиальная нагрузка | kN 58; 13050 lb |
| Альтернативы мотора | Мотор AC 380V/220V; Stepper мотор; Безщеточный мотор |
| Стиль продуктов | Двойная ось; Одиночная ось; CPV/HCPV; Солнечное блюдо; Параболистический; Солнечная башня |
| Особенность применения | Солнечная система слежения, промышленное Machiner |
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Главные особенности
1. Готов-к-установите систему с интегрированным кольцом slewing и легкий для того чтобы интегрировать в существующие приложения
2. Уменьшенные расходы на техническое обслуживание
3. Компактные пакеты для установок космоса сохраняя
4. Доступный с фланцами для всех стандартных электрических двигателей и гидравлических моторов
5. Управляемый червь
6. Загерметизированная система raceway
7. Модульная конструкция позволяет очень быстрым изменениям
8. Расширенное жизн-снабжение жилищем которое совершенно заключает зацеплять (резервуар тавота, защита против загрязнения и контакт)
9. Емкость максимальной нагрузки в компактном дизайне
