Подробная информация о продукте:
|
| Номер модели: | SE14 | Удержание вращающего момента: | 54200 Nm |
|---|---|---|---|
| Опрокидывать вращающий момент: | 68000 Nm | Вращающий момент выхода: | 6550 Nm |
| Статическая аксиальная нагрузка: | kN 680 | Статическая радикальная нагрузка: | kN 230 |
| Сырье: | 50Mn, 42CrMo | Вес: | 63 кг |
| Выделить: | 63kg заключило привод Slewing,Машиностроение заключило привод Slewing,привод ряда шестерни червя 63kg |
||

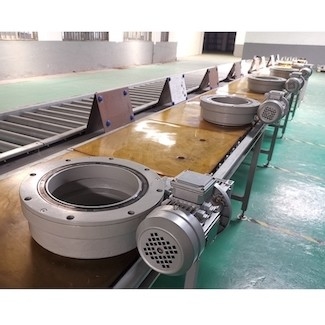

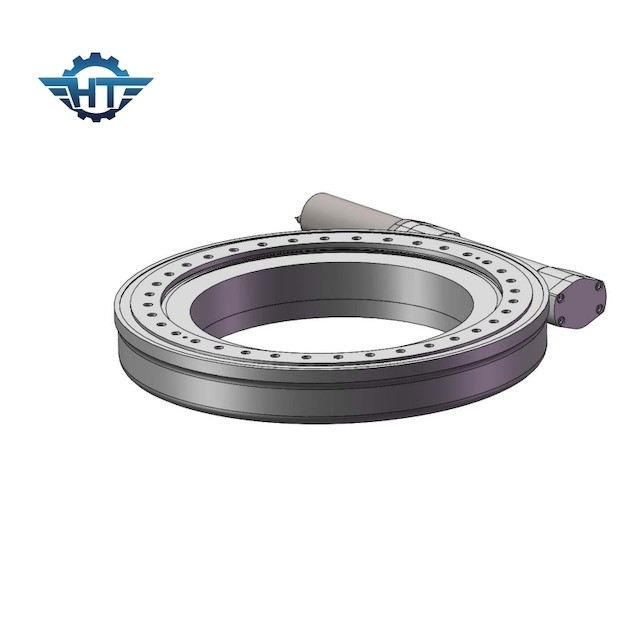

Коробка передач ряда шестерни червя гидравлическая с закрытым снабжением жилищем для отслежывателей открытого поля солнечных
Гидравлическое описание коробки передач ряда
Стандартные приводы ряда приспособлены с открытым снабжением жилищем пока открытое снабжение жилищем не сумено для того чтобы дать частям хорошую оценку IP. Приводы slewing Hangtuo с закрытым снабжением жилищем которое обеспечивает привод slewing предохранение от входа IP66. Это помогает приводу slewing можно работать в жесткой окружающей среде. Наш привод slewing имеет особенность собственной личности запирая вал червя часов. Как только входной сигнал источника питания возвращен в нейтраль, вал червя запрет нагрузку в положение без требования любого внешнего устройства торможения.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Применения
Приводы Slewing можно использовать как важные структурные и соединяясь элементы используемые в машиностроении, экскаваторах, антенных устройствах, индустрии медицинского оборудования, военной, оффшорной технологии, гаван кранах в железнодорожных кораблях, палубных судовых кранах корабля, кранах тележки и кранах конструкции. Телескопы, машины расточкой тоннеля, трейлеры, ветротурбины, солнечная энергия и авиация и воздушно-космическое пространство.
