Подробная информация о продукте:
|
| Модель: | Slewing редуктор VE9 | Особенность: | обратный замок собственной личности |
|---|---|---|---|
| Коэффициент: | 61:1 | Применение: | умная система слежения |
| Напряжение тока водителя: | 12V, 24V, 48V, 220V, 230V | Класс IP: | IP66 |
| Цвет: | как спрошено | Effciency: | 40% |
| Выделить: | Одиночный вертикальный двигатель Slewing,Двигатель 48V Slewing,солнечный привод Slewing отслежывателя 48V |
||

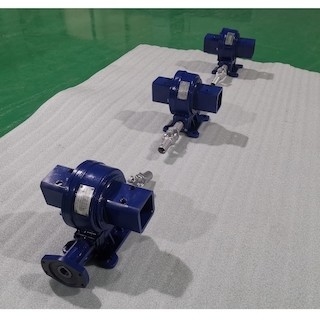

9 одиночной дюймов шестерни Slewing Vertial для системы слежения оси рычага одного умной солнечной

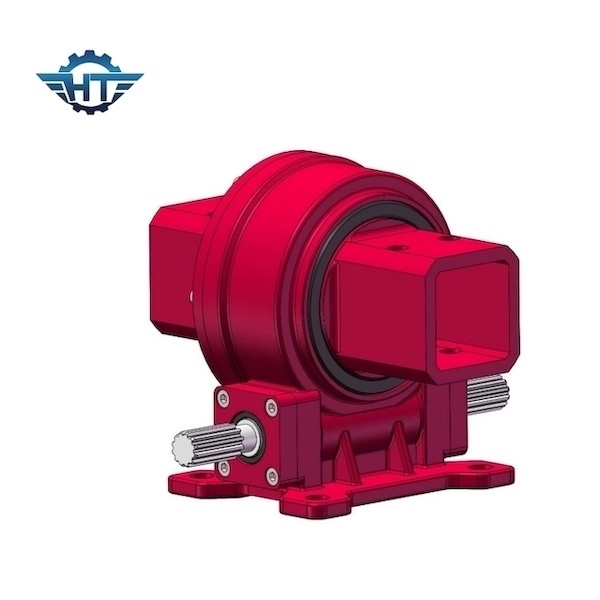

Вертикальное описание коробки передач привода ряда VE9
Редуктор шестерни использует все уровни передачи шестерни для того чтобы достигнуть цели торможения. Редуктор составлен пар шестерни на всех уровнях. Например, небольшую шестерню можно использовать для того чтобы управлять большой шестерней для того чтобы достигнуть некоторой цели торможения, и после этого многошаговая структура использована. , скорость можно значительно уменьшить.
VE9 вертикальный конструировать самая большая светловина приводов slewing Hangtuo, вертикальный конструировать главным образом использовано для солнечной системы отслежывателя, особенная структура упрощает сложную структуру одиночного кронштейна солнечной системы слежения оси, уменьшая цену всей системы, вертикальный конструировать играет более конкурсную роль в солнечном рынке отслежывателя.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси SDE
