Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SE9» |
|---|---|---|---|
| Применение: | Оборудование автоматизации | Вращающий момент требуемой производительности: | 4300Nm |
| Удержание вращающего момента: | 31000 Нм | Опрокидывать вращающий момент: | 45000Nm |
| Эффективность: | 40% | Цвет: | RAL 9006 или как спрошено |
| Выделить: | Горизонтальный установленный привод ряда шестерни червя,Привод ряда шестерни червя 4300 Nm,Моторы сервопривода проникают привод ряда шестерни |
||

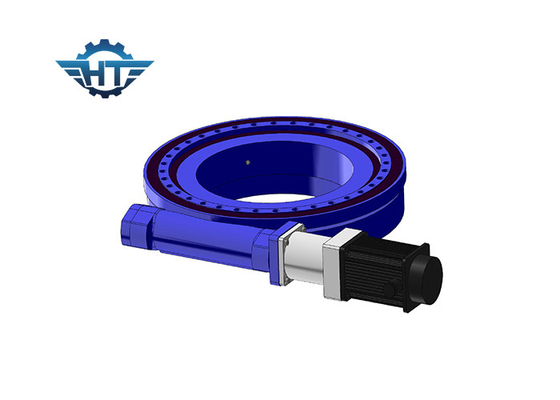

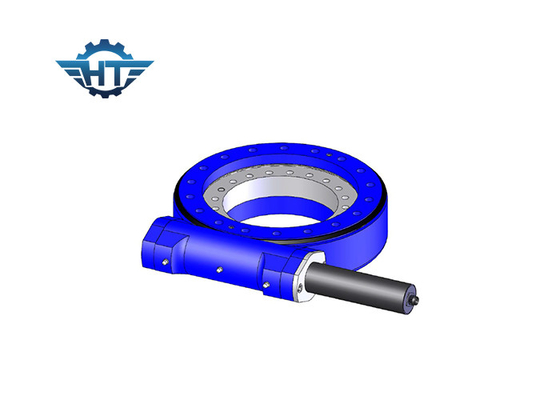

Горизонтальная установленная модельная шестерня червя SE9 сразила привод с моторами сервопривода для оборудования автоматизации
Горизонтальное установленное описание привода ряда SE9
Привод червя более высокое носк-сопротивление зубчатой передачи червя, который имеют высокую емкость нагрузки и опрокидывать вращающий момент момента для обеспечения стабильности, надежности и хорошо performanced. Привод червя также доступен для более высокого отслеживая точного поля.
1. Сильный переворачивая момент
2. Adopt охватывая привод червя
3. Multi контакт зуба, высокая емкость нагрузки
4. Само-запирая функция
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Рабочие параметры SE9
| Модель: | горизонтальный привод червя 9 дюймов |
| Вращающий момент требуемой производительности: | 4300 Nm |
| Опрокидывать вращающий момент: | 45000 Nm |
| Аксиальная нагрузка: | kN 340 |
| Радиальная нагрузка: | kN 130 |
| Удержание вращающего момента: | 31000 Nm |
| Эффективность: | 40% |
| Точность: | ° ≤0.1 |
| Само-запирать: | Да |
| Вес: | 49 kg |
