Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SE3" |
|---|---|---|---|
| КОЭФФИЦИЕНТ ШЕСТЕРНИ: | 31:1 | Эффективность: | 40% |
| Цвет: | RAL 9006 или по запросу | Применение: | Отслежыватели одиночной оси солнечные |
| Место происхождения: | Changzhou, Китай | Кодировщик: | да |
| Выделить: | Солнечные отслежыватели проникают привод ряда шестерни,Привод ряда червя мотора планетарной шестерни,привод ряда шестерни червя 42CrMo |
||

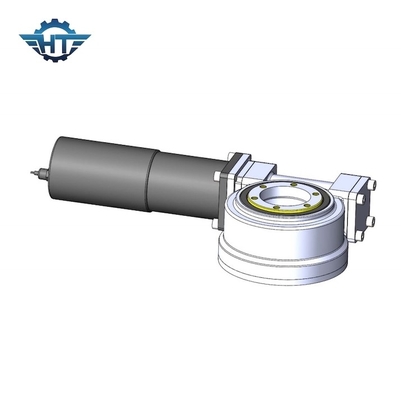

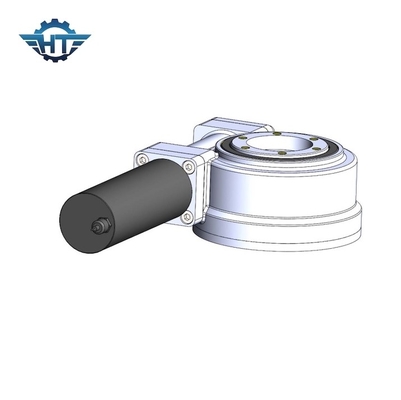

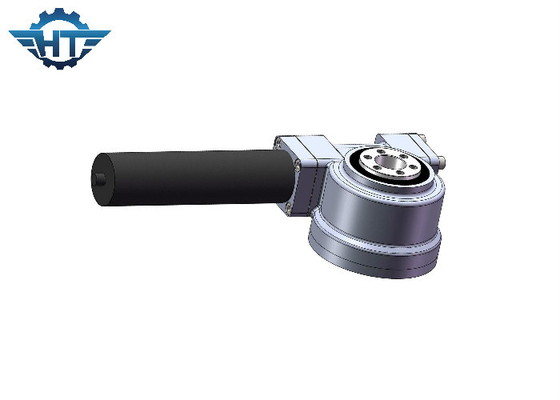

Небольшая шестерня червя SE1 сразила привод с мотором планетарной шестерни для отслежывателей одиночной оси солнечных
Небольшое описание привода ряда шестерни червя
Для привода slewing, 11 отличающийся размер доступный от 1" до 25" с больше чем 60 моделями для того чтобы соотвествовать и регулярные и точные отслеживая в PV, CPV и солнечной тепловой мощности отслеживая поля. Hangtuo имеет систему проверки качества инструмента строгую, между тем, мы проходили ISO9001-2008 аттестацию качественной системы.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Выбор мотора
Опционные детали: Почищенные щеткой моторы DC (12V/24V/48V) с или без датчиков залы, безщеточных моторов шестерни DC, мотора AC (220V/380V), кодировщика.
Установка
Приводы slewing SE1 смогли быть установлены и вертикально и горизонтально.
Посоветовано установить внешнюю сторону приводов slewing горизонтально в применениях солнечных или mechinery для лучшей защиты. Если нужно, для этого смогл также быть установлен вертикально, но нужны дополнительные сторонники.
