Подробная информация о продукте:
|
| Тип: | Закрытый корпус | Материал: | 42CrMo, 50Mn |
|---|---|---|---|
| Путь транспорта: | Морским путем, воздух, срочный | Effciency: | 40% |
| Модель: | Одиночная ось | Коэффициент: | 78:1 |
| Ранг IP: | IP66 | Применение: | Система слежения панели солнечных батарей |
| Выделить: | Привод Slewing оси CE одиночный,Одиночный Slewing оси управляет 12 дюймами,Заключенный Slewing управляет 12 дюймами |
||

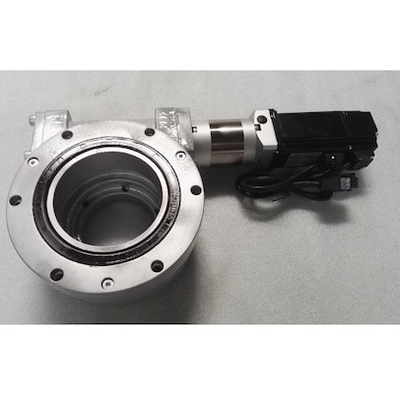

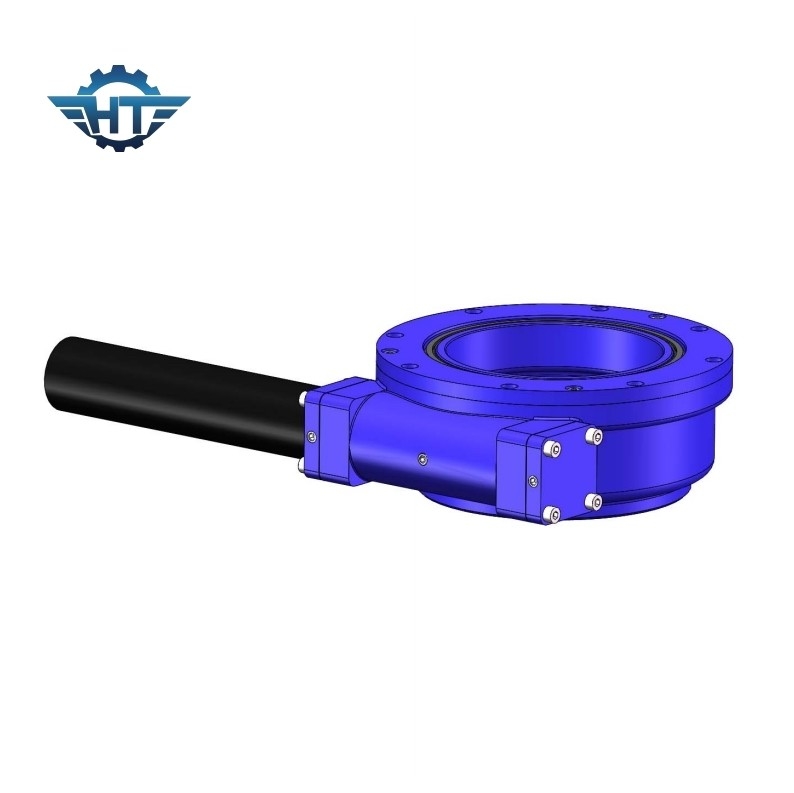

Приводы ряда шестерни червя оси CE одиночные, 12 дюйма системы слежения панели солнечных батарей
Ряд шестерни червя управляет описанием
Сразил привод новый вид продуктов ряда, легкий для того чтобы установить и сохранить больше космоса. Сразил привод состоит из червя, кольца ряда, поливая из шланга, мотор и так далее. Часть ядра slewing подшипник, так сразила привод может также принести осевую, радиальную загрузку и озаглавливать момент в то же время.
Рабочие параметры модели SE
| Рабочие параметры модели SE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Опрокидывать Вращающий момент (kN.m) |
Удерживание Вращающий момент (kN.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность (степень) |
IP | Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 204 |
Применения
Одиночная система слежения оси
отслеживать Одно-оси легок для того чтобы сформировать структуру рычага, с различными схемами плана, и электрическая схема рычага клапанной тяги можно также добавить, что дальше уменьшила цену структуры власти и системы управления.
Двойная система слежения оси
С системой слежения двойн-оси, трудно сделать схему рычага, и число компонентов будет ограничено. К тому же, должный к системе слежения двойн-оси, 2 независимых привода силы. Сравненный с системой управления одно-оси сложной. Это создает проблему хлопотного обслуживания оборудования. И вклад относительно гораздо выше чем одиночная ось
Всесторонне сравните структурные особенности обслуживания горизонтальной одно-оси отслеживая, склонной одно-оси отслеживая, и двойн-оси отслеживая, так же, как тариф роста производства электроэнергии, в районах с широтой под 30 градусами, соответствующее использовать горизонтальную систему слежения одно-оси или склонную систему слежения одно-оси. Зоны с градусами широты более высокими чем 35 соответствующие для систем слежения двойн-оси.
