Подробная информация о продукте:
|
| Материал: | QT | Модель: | VE7» |
|---|---|---|---|
| Коэффициент шестерни: | 51:1 | Стандартный цвет: | RAL 9006 |
| Вращающий момент нормальной производительности: | 5100 Нм | Удержание вращающего момента: | 39 кНм |
| Опрокидывать вращающий момент: | 5 кНм | МАКСИМАЛЬНЫЙ вращающий момент: | 7650 Нм |
| Выделить: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

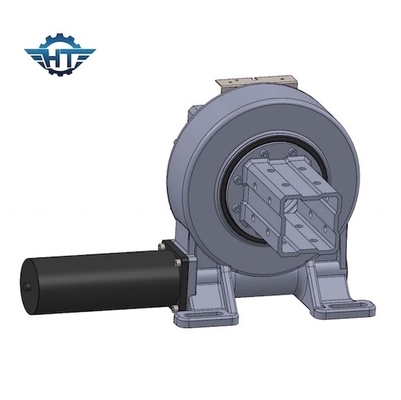

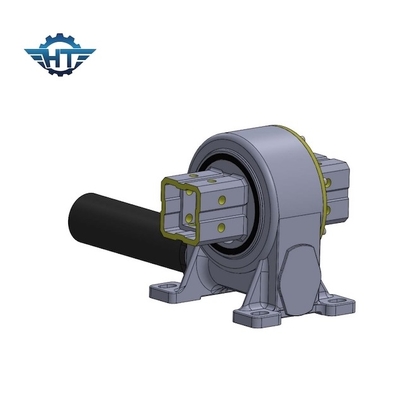

Привод ряда высокой оси вращающего момента VE7 вертикальной одиночной солнечный для опрокинутой системы слежения
описание привода ряда оси ingle солнечное
Ось вращения косой одно-оси отслеживая кронштейн установлена на угол наклонения к горизонтальному самолету, и она вращает вокруг одноразмерной оси. Направление оси вращения связывающе север с югом, так, что свет-получая поверхность фотовольтайческого модуля будет как перпендикуляр к углу случая солнечного света как возможный в одноразмерном направлении.
Параметры приводов Slewing VE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Преимущества
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. ряд 360 градусов вращая
3. Охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию
Особенности
1. Высокий выход вращающего момента под низкоскоростными условиями, которые могут передать всестороннюю осевую силу, радиальную силу, и переворачивать момент
2. Режим привода винтовой зубчатой передачи и червя. Хорошая экономика, сильная гибкость в осевом размере
3. Червь часов конверта, контакт мульти-зуба, сильная емкость нагрузк-подшипника
4. Коэффициент плотности высокой эффективности
5. Само-запирающ представление или добавить тормоз входного сигнала
6. Небольшой коэффициент космоса, удобная установка и разборка
7. Разнообразить формы выхода
8. Пре-отрегулируйте значение зазора и установите сразу на машину
9. IP66
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
