Подробная информация о продукте:
|
| Модель: | VE9 | КОЭФФИЦИЕНТ ШЕСТЕРНИ: | 61:1 |
|---|---|---|---|
| Заявление: | Система слежения солнечного тепла | Место происхождения: | Changzhou, Китай |
| Структура: | Спиральная червячная передача | Сертификат: | ISO9001, CE |
| установка: | Установленная вертикаль | Отрицательная реакция: | <0.1° |
| Выделить: | Компактный привод Slewing коробки передач червя,Привод Slewing коробки передач червя 60 KN,Привод Slewing системы слежения солнечного тепла |
||

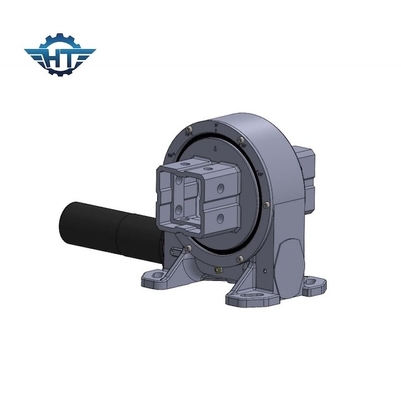

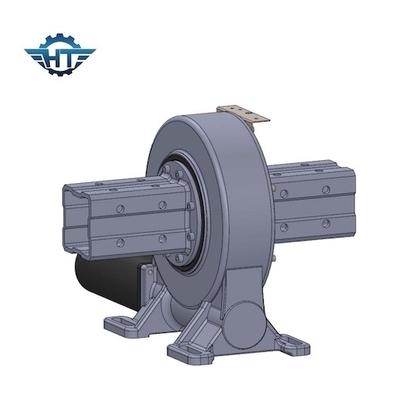

Привод Slewing коробки передач червя компакта VE9 для PV, CPV, системы слежения солнечного тепла CSP
Описание привода Slewing шестерни червя
Функция: Приводы Slewing действуют со стандартной технологией червя, в которой управляют червем на горизонтальном вале действует как водитель для шестерни, вообще, вал электрическим мотором шестерни.
Коэффициент шестерни: Вращение горизонтального червя поворачивает шестерню о перпендикуляре оси к оси винта. Эта комбинация уменьшает скорость управляемого блока и также умножит свой вращающий момент; увеличивающ его пропорционально как уменшения скорости. Коэффициент скорости валов зависит на отношении числа потоков от червя к числу зубов в колесе или шестерне червя.
Параметры приводов Slewing VE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Технические параметры привода Slewing VE9
| Модель | VE9 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенное снабжение жилищем, IP66 |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 7320 N.m |
| Опрокидывать вращающий момент момента | K 16,3 N.m | Удержание вращающего момента | 55 k N.m |
| Статическая осевая оценка | 60 KN | Статическая радиальная оценка | 130 KN |
| Динамическая осевая оценка | 30 KN | Динамическая радиальная оценка | 65 KN |
| Коэффициент шестерни | 61:1 | Эффективность | 40% |
Применения
Применения привода slewing включают солнечные отслежыватели, CSP, CPV, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы etc.
