Подробная информация о продукте:
|
| Место происхождения: | Чанчжоу, Китай (материк) | Электропитание: | 24VDC |
|---|---|---|---|
| Датчики Холла: | Опционный | Тип мотора: | планетарный щеточный двигатель постоянного тока |
| Особенность: | Совершенно закрытый | Материал: | QT |
| Применение: | Сконцентрированный амортизатор жары | запирать собственной личности: | Да |
| Выделить: | Двойной привод ряда шестерни червя оси,Привод ряда шестерни червя 24VDC,Привод ряда шестерни червя высокой точности |
||

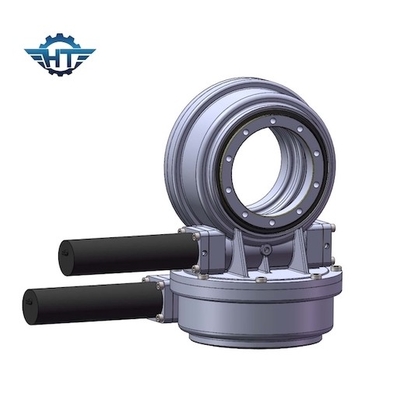

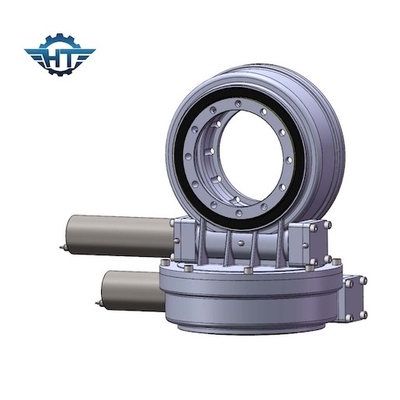

Двойной привод ряда шестерни червя оси SDE3, высокая точность для сконцентрированного амортизатора жары
Описание привода ряда шестерни червя
Как выбрать прибор передачи для системы производства электроэнергии башни photothermal
Прибор передачи важен к эффективности электростанции башни
В электростанции башни photothermal, десятки тысяч зеркал собирают солнечное излучение на амортизаторе жары в конце жар-поглощая башни для того чтобы собрать высокие температуры и собрать жару. Для обеспечения непрерывного и стабилизированного собрания жары, зеркало должно всегда отслеживать положение солнца, через прибор передачи в горизонтальном направлении азимута и высоты движения (двойной оси).
Самый общий прибор передачи привод CSP-ряда башни
Привод ряда обычно управляется мотором для того чтобы управлять вращением зеркала в направлении 2 осей. Как машина точности, применению привода ряда в photothermal индустрии производства электроэнергии нужно контролировать отслеживая точность в пределах 1mrad. Двойные колесо и зуб червя структуры конверта поверхностная цепляя область большая, точность передачи выше, сопротивление удара сильны, свой низкий тариф носки могут обеспечить долгосрочную пользу на режиме точности и жизни, соответствующий для Photothermal электростанции на северозападе жесткой окружающей среды.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Спецификации мотора
24V почистило мотор щеткой DC
Спецификация:
Напряжение тока: 24VDC
Опционное напряжение тока: 12V, 48V
Течение нулевой нагрузки: 0.6A (максимальное)
Скорость ведомого вала нулевой нагрузки: 3,2 rpm
Скорость нулевой нагрузки: 1300 rpm
Проектная скорость: 2 rpm
Расклассифицированный вращающий момент: 43 Nm
Вращающий момент Макс: 48 Nm
Расклассифицированное течение: 1.8A (максимальное)
Класс IP: IP55
Вес: g 2000
Вал: 12mm
Напряжение тока, сила и скорость мотора будут подгоняны согласно вашей просьбе под позволенным обстоятельством adoptable размера.
