Подробная информация о продукте:
|
| Модель: | VE9 | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Применение: | Солнечная энергия | Место происхождения: | Changzhou, Китай |
| Водитель: | Планетарная коробка передач | Сертификат: | ISO9001, CE |
| Цвет: | как спрошено | Отрицательная реакция: | ≤0.1° |
| Выделить: | 130 KN Slewing носящ привод,Планетарная коробка передач Slewing носящ привод,130 KN заключили привод Slewing |
||

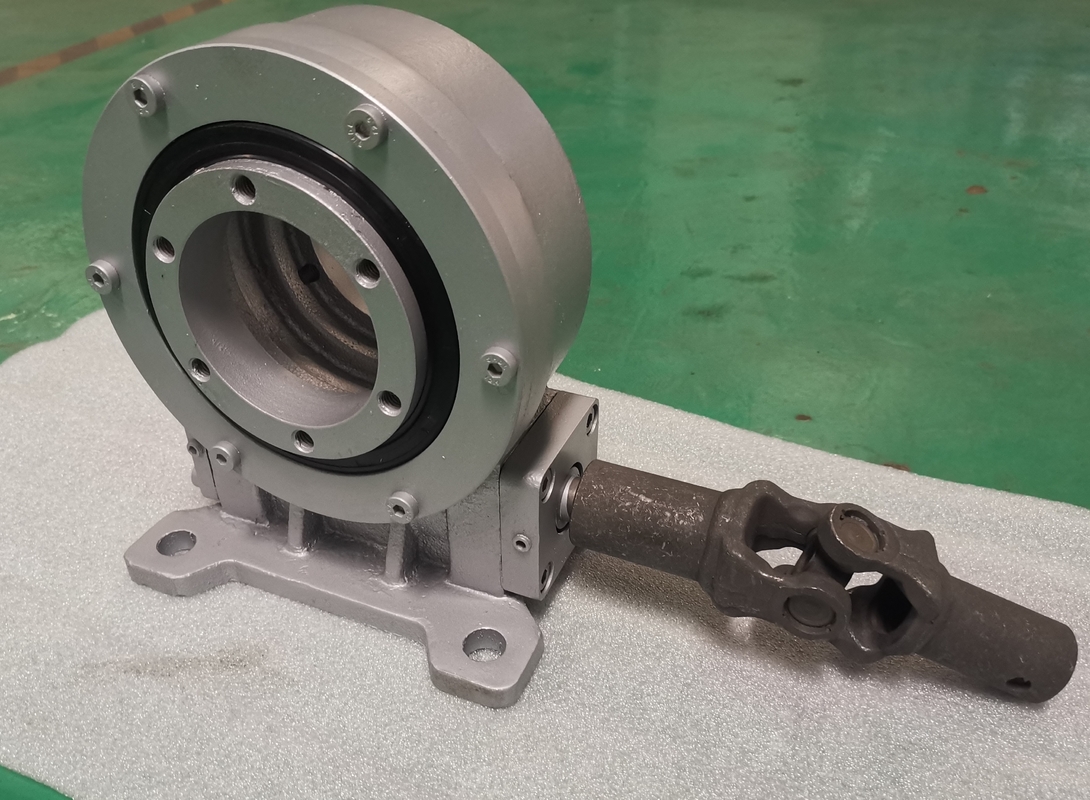

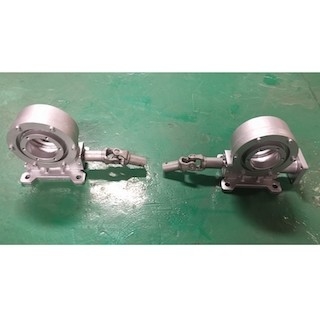

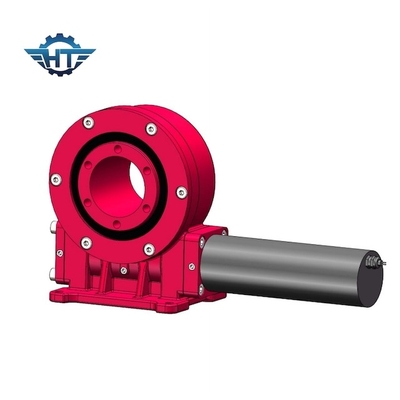

61/1 подшипников Slewing шестерни червя коэффициента вертикальных с закрытым домом для солнечных отслежывателей
Привод ряда шестерни червя
Привод slewing имеет радиальную шестерню управляемую червем. Зубы встречи шестерни с пазами в черве и, по мере того как червь поворачивает, шестерне также поворачивают. Общие черты для различных приводов slewing могут включить в форме песочн червя, который часто учитывают более эффективным потому что множественный зуб на шестерне можно включить сразу. Другие особенности могут включить защитное приложение значенные, что сдержали механизмы чистым, наши приводы slewing IP66. Мотор или управляя компонент, как закручивать ветротурбины, также могли изменить специфический дизайн привода slewing.
Вообще, цель различных приводов slewing изменить аксиальное перемещение к радиальному движению. В зависимости от числа потоков на черве и числа зубов на шестерне, скорость и сила осевой силы будут преобразованы к специфической радикальной силе. В зависимости от применения, привод slewing мог быть полезен для усиливать вращающий момент который поворачивает механизм.
Технические параметры приводов Slewing VE9
| Модель: | VE9 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 4300 N.m |
| Опрокидывать вращающий момент момента | 16 k N.m | Удержание вращающего момента | 27,2 k N.m |
| Статическая осевая оценка | 60 KN | Статическая радиальная оценка | 130 KN |
| Динамическая осевая оценка | 30 KN | Динамическая радиальная оценка | 65 KN |
| Коэффициент шестерни | 61:1 | Эффективность | 40% |
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность | Точность | IP | WorkingTep. (℃) |
Само- запирать |
Вес (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 251 |
Упаковка и грузить
Укрепленный в случае переклейки, сидя на паллете переклейки в коробке переклейки.
Отрегулируйте к вашему требованию.
Срок поставки: Вообще 5-10 дней если товары в запасе. 20-45 дней если товары нет в запасе. Он согласно количествам.
Пакет: Упаковка общего экспорта, или подгонянная упаковка как ваша просьба
