| Brand Name: | HangTuo |
| Model Number: | SE9" |
| MOQ: | 1 кусок |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | Л/К, Т/Т, западное соединение |

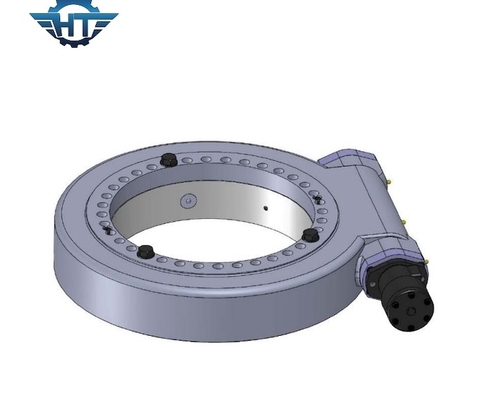

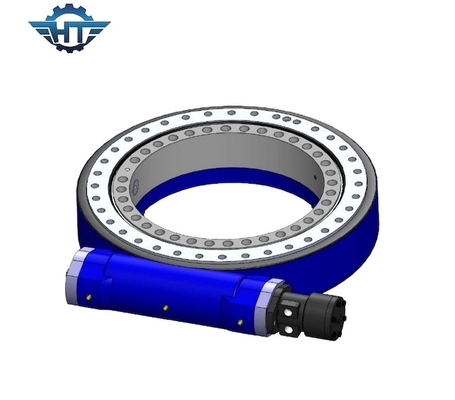

Одиночная ось привод червячной передачи 9 дюймов вертикальный повернул с высокой точностью для отслежывателей ПВ солнечных
9-дюймовый вертикальный червячный поворотный привод Описание
Поворотный привод представляет собой редуктор, способный безопасно удерживать радиальные и осевые нагрузки, а также передавать крутящий момент для вращения.Вращение может быть по одной оси или по нескольким осям вместе.Поворотные приводы изготавливаются путем изготовления редуктора, подшипников, уплотнений, корпуса, двигателя и других вспомогательных компонентов и их сборки в готовую коробку передач.
Беззазорный поворотный привод представляет собой специальный поворотный привод, в котором шестерня и червяк имеют идеальное зацепление, а также имеют разумные зазоры смазки и рабочего нагрева.
Технические характеристики серии SE
| Параметры производительности модели SE | ||||||||||||
| Модель |
Номинальная мощность Крутящий момент (Нм) |
Наклон Крутящий момент (Нм) |
Держа Крутящий момент (Нм) |
Осевой Нагрузка (кН) |
Радиальный Нагрузка (кН) |
Соотношение | Эффективность |
Точность (степень) |
IP |
Рабочий теп. (℃) |
Себя- запирание |
Масса (кг) |
| 1 дюйм | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 8 |
| 5 дюймов | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 12 |
| 7 дюймов | 2000 г. | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 21 |
| 9 дюймов | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 49 |
| 12 дюймов | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 61 |
| 14 дюймов | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 63 |
| 17 дюймов | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 105 |
| 21 дюйм | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 149 |
| 25 дюймов | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 204 |
Преимущества
Основные преимущества поворотных приводов ZE
1. Вращение на 360 градусов
2. Подключение приводного двигателя с левой или правой стороны,
3. При установке нет необходимости регулировать зазор шестерни;это уже установлено производителем перед заводом
4. Простая установка и низкие эксплуатационные расходы.
5. Рациональное использование пространства
6. Шестерня самоблокирующаяся;поэтому тормоз не нужен
7. Простой и плавный способ запуска и остановки
8. Высокая точность
