Подробная информация о продукте:
|
| Передаточное число: | 31:1 | Тип: | Закрытый |
|---|---|---|---|
| Заявление: | Система отслеживания PV | Водитель: | гидравлический мотор |
| степень защиты IP: | IP66 | Цвет: | Как просили |
| Эффективность: | 40% | Люфт: | 0,1 градуса |
| Выделить: | Червячный поворотный привод SE,одноосный малогабаритный поворотный привод,высокоточный поворотный привод PV |
||

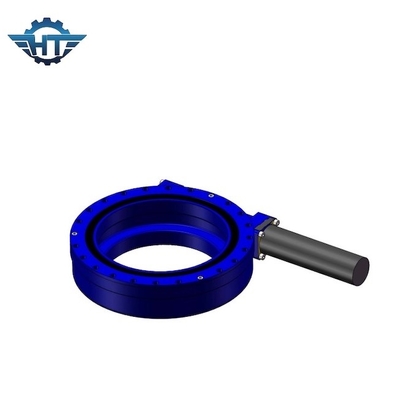

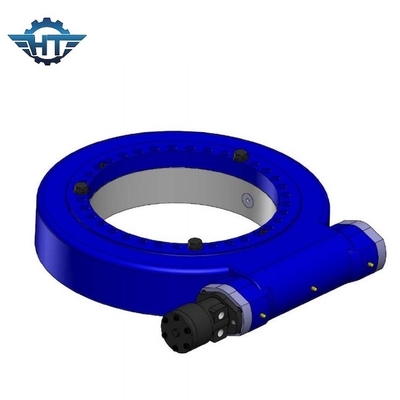

Привод одиночной оси червячной передачи СЭ небольшой поворотный для системы слежения ПВ высокой точности
Малый поворотный привод Описание
Солнечный трекер должен иметь плавный, медленный и уверенный ход.Трекер должен обладать высокой точностью позиционирования и высокой степенью надежности.Эти требования могут быть выполнены с помощью специально разработанных приводов, известных как поворотные приводы.
Точность: 0,1 градуса
В наличии: 3 дюйма - 12 дюймов
Горизонтальная установка
Рекомендуется монтировать поворотные приводы вверх дном по азимутальной оси в солнечных установках для лучшей защиты и дополнительной защиты оси возвышения.Для других применений направления монтажа должны основываться на оценке уровня защиты, и это должно быть лучше для лучшей защиты.
Вертикальная установка
Рекомендуется монтировать поворотные приводы в соответствии с приложенным чертежом вверху в солнечных установках для лучшей защиты.Для других применений направления монтажа должны основываться на оценке уровня защиты, и это должно быть лучше для лучшей защиты.
Параметры производительности серии SE
| Модель | Соотношение | Номинальный выходной крутящий момент | Крутящий момент | удерживающий крутящий момент | Осевая нагрузка | Радиальная нагрузка | Эффективность | Точность | самоблокирующийся | Масса |
| Нм | Нм | Нм | кН | кН | степень | Да | кг | |||
| 1 дюйм | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Да | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Да | 9 |
| 5 дюймов | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Да | 14 |
| 7 дюймов | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Да | 23 |
| 9 дюймов | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Да | 44 |
| 12 дюймов | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Да | 51 |
| 14 дюймов | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Да | 62 |
| 17 дюймов | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Да | 85 |
| 21 дюйм | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Да | 141 |
| 25 дюймов | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Да | 182 |
Функции
1. Используя поворотный подшипник в качестве основного компонента, поворотный привод может одновременно воспринимать осевую силу, радиальную силу и опрокидывающий момент.
2. Поворотный привод широко применяется в модульных прицепах, всех типах кранов, подъемных рабочих платформах, системах слежения за солнечными батареями и ветроэнергетических установках.
3. Электрические и планетарные редукторы могут быть разработаны в соответствии с требованиями заказчика.
4. Преимущество поворотного привода заключается в экономии места на объектах, максимальной грузоподъемности при компактной конструкции, длительном сроке службы, снижении затрат на техническое обслуживание и т. д.
Структурные чертежи
1. Жилая база
2. Поворотное кольцо
3. Гоночная дорожка
4. Печать
5. Верхняя пластина
6. Привод (гидравлический двигатель/электронный двигатель)
7. Адаптер двигателя
8. Уплотнительное кольцо
9. Входное отверстие
10. Вал напротив двигателя
11. Заглушка
12. Обложка
13. Энкодер
