Подробная информация о продукте:
|
| Передаточное число: | 61:1 | Эффективность: | 40% |
|---|---|---|---|
| Тип: | Закрытый | Заявление: | Наклонные солнечные трекеры |
| Обслуживание OEM: | Доступный | Водитель: | гидравлический мотор |
| степень защиты IP: | IP66 | Цвет: | Как просили |
| Выделить: | Горизонтальный закрытый малый поворотный привод,закрытый поворотный привод с двигателем 24 В постоянного тока,закрытый поворотный привод с гидравлическим двигателем |
||

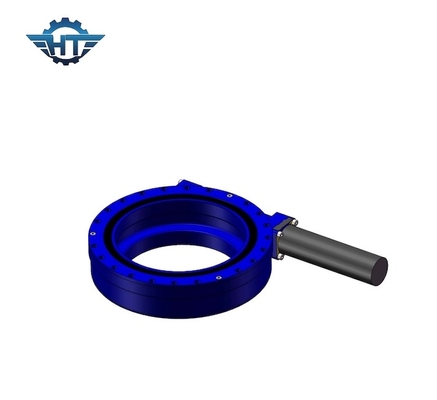

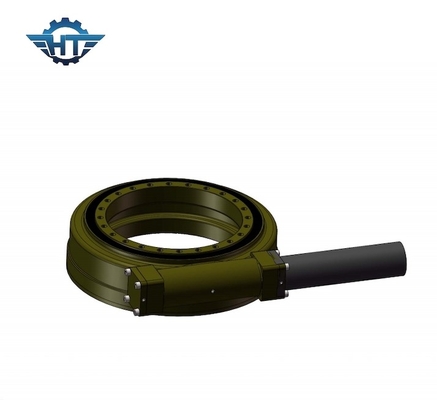

Горизонтальный закрытый небольшой поворотный привод с мотором 24 ВДК для наклонных солнечных трекеров
Описание закрытого малого поворотного привода
В качестве источника питания поворотный двигатель обычно представляет собой планетарный мотор-редуктор постоянного тока, мотор-редуктор переменного тока или гидравлический мотор-редуктор.Гидравлический двигатель переменного тока в основном используется в строительной технике в качестве системы силового привода.Поскольку основным компонентом является привод поворотного кольца, поворотный редуктор может легко выдерживать осевые и радиальные силы.
Поворотный привод - это новый вид поворотных устройств.Он состоит из червяка, поворотного круга, закрытого корпуса, электрического или гидравлического двигателя.Основными частями является поворотное кольцо, поэтому оно может одновременно выдерживать осевую нагрузку, радиальную нагрузку и вращающий момент.По сравнению с традиционными поворотными устройствами, поворотный привод прост в установке и обслуживании, а также может сэкономить больше места.Типичные области применения нашего поворотного привода включают сельскохозяйственную технику, строительную технику, конвейерные системы, краны, буровые установки, горнодобывающую промышленность, военную промышленность, земснаряды, парки развлечений, системы солнечной генерации и другие области новой энергетики.
Данные о производительности поворотного привода модели SE
| Модель | Соотношение | Номинальный выходной крутящий момент | Крутящий момент | удерживающий крутящий момент | Осевая нагрузка | Радиальная нагрузка | Эффективность | Точность | самоблокирующийся | Масса |
| Нм | Нм | Нм | кН | кН | степень | Да | кг | |||
| 9 дюймов | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Да | 44 |
| 12 дюймов | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Да | 51 |
| 14 дюймов | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Да | 62 |
| 17 дюймов | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Да | 85 |
| 21 дюйм | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Да | 141 |
| 25 дюймов | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Да | 182 |
Применение поворотного привода
Поворотный привод является идеальным продуктом управления движением для приложений, требующих силы крутящего момента.
Поворотный привод для солнечной энергии: он предназначен для вращения солнечных фотоэлектрических панелей и повышает эффективность выработки электроэнергии.Доступны одноосевые и двухосевые решения для слежения за солнцем.
Поворотный привод для системы слежения за солнцем включает солнечную концентраторную тарелку, CPV (концентрированная фотоэлектрическая энергия), CSP (концентрированная солнечная энергия), солнечный параболический желоб, фотоэлектрический трекер.
Для ветрогенераторов: поворотные приводы используются для вращения пьедестала ветряных турбин.
Поворотный привод для строительной техники. Применение: широко применяется на автокране, подъемной рабочей платформе, док-кране, захвате для лесоматериалов.
Для промышленного рынка: линия автоматизации/сборки, манипулятор
Для спутников: поворотный привод можно использовать для космической связи и систем глобального позиционирования в спутниковой антенне.
