Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | СДЭ7" |
|---|---|---|---|
| Передаточное число: | 57:1 | Номинальный выходной крутящий момент: | 2000 Нм |
| удерживающий крутящий момент: | 13500 Нм | Крутящий момент: | 13200 Нм |
| Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
| Выделить: | Двухосевой малый поворотный привод SDE,двухосевой поворотный привод с отслеживанием PV,двухосный поворотный привод 2000 Нм |
||

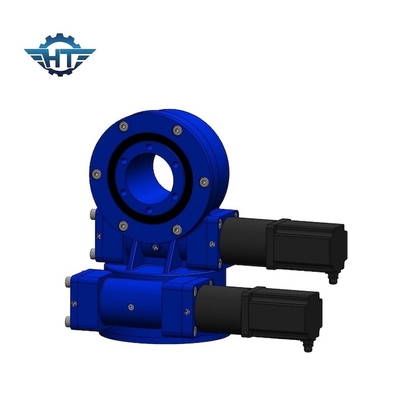

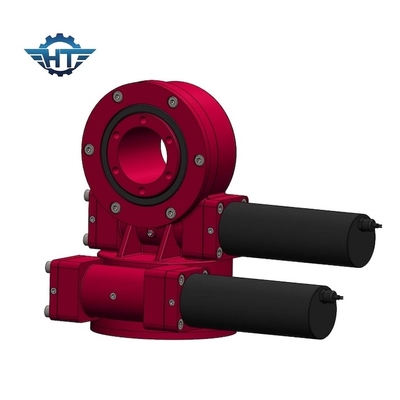

Двухосевой малый поворотный привод серии SDE с матовым двигателем для системы слежения PV
Двухосевой малый поворотный привод Описание
История Tower Photothermal
Концепция конструкции башенной системы выработки солнечной тепловой энергии была предложена в бывшем Советском Союзе в 1950-х годах.В 1950 году в бывшем Советском Союзе была спроектирована первая в мире небольшая солнечная тепловая электростанция башенного типа, а также проведены обширные и фундаментальные исследования в области технологии производства солнечной тепловой энергии.По неполным статистическим данным, с 1981 по 1991 год в мире было построено более 20 мегаваттных солнечных тепловых электростанций, основной формой которых является башенная электростанция с максимальной выработкой мощности 80 МВт.В июле 2013 года китайская башенная солнечная теплоэлектростанция Qinghai Zhongkong Delingha мощностью 50 МВт (этап I-10 МВт) была успешно интегрирована в энергосистему Цинхай, что свидетельствует о том, что китайская технология производства солнечной тепловой энергии сделала твердые шаги в направлении коммерческой эксплуатации.
Поворотные приводы модели SDE, применяемые в Tower CSP
| Параметры производительности модели SDE | ||||||||||||
| Модель | Номинальный выходной крутящий момент (Нм) |
Крутящий момент (кН.м) |
Удерживающий крутящий момент (кН.м) | Осевая нагрузка (кН) | Радиальная нагрузка (кН) | Соотношение | Эффективность |
Точность (степень) |
IP |
Рабочий этап (℃) |
самоблокирующийся | Вес (кг) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 25 кг |
| 5 дюймов | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 34 кг |
| 7 дюймов | 2000 г. | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 56 кг |
| 9 дюймов | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 92 кг |
| 12 дюймов | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 160 кг |
| 14 дюймов | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 224 кг |
| 17 дюймов | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 320 кг |
| 21 дюйм | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 492 кг |
| 25 дюймов | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 705 кг |
Функции
1. Высокий удерживающий момент для повышения безопасности системы слежения за солнцем.
2. Охватывающий червячный привод внутри
3. Многозубчатый контакт для обеспечения высокой нагрузки
4. Функция самоблокировки
Приложения
CSP-башня/гелиостатная электростанция
Индивидуальные услуги
1. Специальный дизайн на основе различных приложений и проектов
2. Могут быть согласованы различные типы двигателей, такие как гидравлические двигатели, шаговые двигатели, электрические двигатели и т. д.
3. Доступны различные цвета в соответствии с кодом RAL;наш стандартный цвет RAL 9006.
