Подробная информация о продукте:
|
| Передаточное число: | 31:1 | Нормальный выходной крутящий момент: | 533 Нм |
|---|---|---|---|
| Место происхождения: | Чанчжоу, Китай | удерживающий крутящий момент: | 7000 Нм |
| Крутящий момент: | 744 Нм | Номинальный выходной крутящий момент: | 0,065 об/мин |
| Применение: | Солнечные трекеры | Защитить функцию: | IP66 |
| Выделить: | Поворотный привод с вращением на 360 градусов,Поворотный привод с червячной передачей с щеточным двигателем,Поворотный привод с червячной передачей 533 Нм |
||

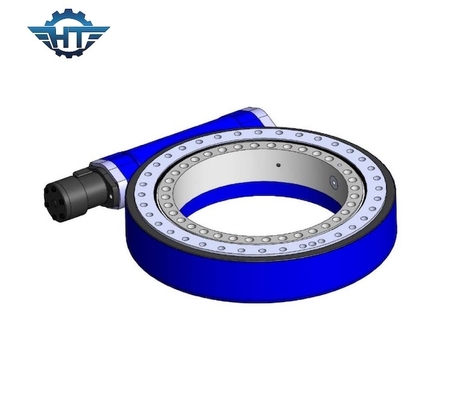

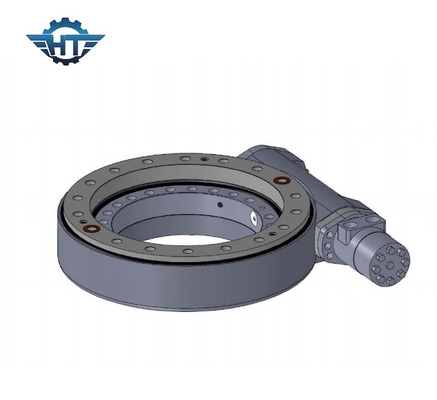

Привод поворота вращения на 360 градусов с матовым двигателем и кодировщиком для наклонных солнечных трекеров
Описание поворотного привода
Наши приводы SE имеют корпус со степенью защиты IP66, который почти полностью защищает от частиц окружающей среды, таких как пыль, грязь, песок и даже вода.Наше испытательное оборудование обеспечивает 30-летний срок службы нашей продукции в полевых условиях.
Система поворотного привода представляет собой компактный блок, состоящий из червяка, шестерни, основания, корпуса, подшипников и других принадлежностей.Этот узел объединяет преимущества шестерни и червяка в одном устройстве.
Технические характеристики серии SE
| Параметры производительности модели SE | ||||||||||||
| Модель |
Номинальная мощность Крутящий момент (Нм) |
Наклон Крутящий момент (Нм) |
Держа Крутящий момент (Нм) |
Осевой Нагрузка (кН) |
Радиальный Нагрузка (кН) |
Соотношение | Эффективность |
Точность (степень) |
IP |
Рабочий теп. (℃) |
Себя- запирание |
Масса (кг) |
| 1 дюйм | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 8 |
| 5 дюймов | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 12 |
| 7 дюймов | 2000 г. | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 21 |
| 9 дюймов | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 49 |
| 12 дюймов | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 61 |
| 14 дюймов | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 63 |
| 17 дюймов | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 105 |
| 21 дюйм | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 149 |
| 25 дюймов | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Да | 204 |
Двигатель постоянного тока
Различные двигатели (двигатели 220 В переменного тока, 380 В переменного тока, двигатели 12 В постоянного тока, 24 В постоянного тока, 48 В постоянного тока, серводвигатели и шаговые двигатели) могут быть разработаны в соответствии с требованиями заказчика.
1. Примите двойную опорную конструкцию для выходного вала, чтобы значительно увеличить максимальный крутящий момент коробки передач.
2. Солнечное колесо и планетарное колесо соединены шлицами, что увеличивает максимальный крутящий момент коробки передач и продлевает срок службы.
3. Мы используем косозубую передачу на входном каскаде, что снижает уровень шума и обеспечивает плавную работу на высокой скорости.Внутреннее зубчатое кольцо отделено, чтобы мы могли увеличить передаточное число, а конструкция является гибкой.Редуктор и двигатель расположены шовной фиксацией винтом в осевом направлении, что повышает точность согласования и снижает уровень шума.
4. Мы используем держатель скалки внутри планетарного колеса. Мы используем шлифовку скалкой вместо скользящей шлифовки, поэтому срок службы редуктора намного дольше.
5. Двойная несущая конструкция;Внутреннее шлифование внутреннего отверстия планетарных шестерен с округлостью внутреннего отверстия менее 0,003 мм; обкатка вместо скольжения;Прецизионная очистка поверхности зубчатого колеса HRC60; внедрение всех этих технологий обеспечивает сверхтихую и стабильную работу и длительный срок службы более 10000 часов.
