Подробная информация о продукте:
|
| Модель: | 5 дюймов | Передаточное число: | 37 |
|---|---|---|---|
| Эффективность: | 40% | Тип: | Двойная ось |
| Заявление: | система слежения за солнцем | Обслуживание OEM: | Доступный |
| Место происхождения: | Чанчжоу, Китай | Водитель: | Двигатели 12/24 В постоянного тока, серводвигатели |
| Выделить: | Двухосевой поворотный привод с червяком,редукторная конструкция,двухосный поворотный привод |
||

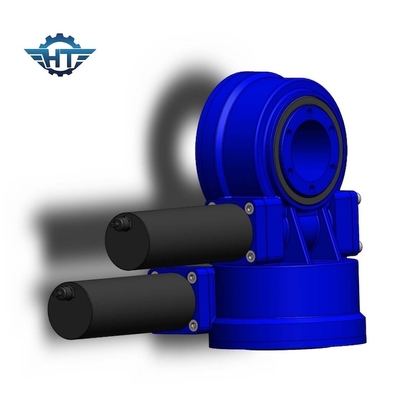

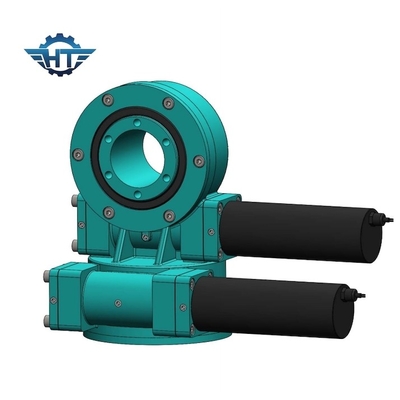

Двухосевой поворотный привод с червячной и зубчатой структурой для солнечной системы слежения
Описание червячной и зубчатой передачи
Поворотные приводы состоят из поворотного подшипника, червячного вала, корпуса, подшипника, двигателя и так далее.Двигатель приводит в движение червячный вал, внешнее кольцо поворотного подшипника будет вращаться, внешнее кольцо передает крутящий момент через фланец, в то время как внутреннее кольцо поворотного подшипника закреплено в корпусе.
Параметры поворотных приводов модели SDE
| Параметры производительности модели SDE | ||||||||||||
| Модель | Номинальный выходной крутящий момент (Нм) |
Крутящий момент (кН.м) |
Удерживающий крутящий момент (кН.м) | Осевая нагрузка (кН) | Радиальная нагрузка (кН) | Соотношение | Эффективность |
Точность (степень) |
IP |
Рабочий этап (℃) |
самоблокирующийся | Вес (кг) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 25 кг |
| 5 дюймов | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 34 кг |
| 7 дюймов | 2000 г. | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 56 кг |
| 9 дюймов | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 92 кг |
| 12 дюймов | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 160 кг |
| 14 дюймов | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 224 кг |
| 17 дюймов | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 320 кг |
| 21 дюйм | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 492 кг |
| 25 дюймов | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Да | 705 кг |
Функция
Поворотный привод способен выдерживать большую осевую нагрузку, радиальную нагрузку и опрокидывающий момент.Поворотный стол или рама вращается по азимуту и высоте с помощью поворотного привода.
Заявление
Для солнечной энергии: разработана в системе слежения за солнцем и повышает эффективность выработки электроэнергии.
Для промышленного использования: в основном используется для вращения двух относительно вращающихся объектов на 360°.
Преимущества
1. Разработан с червячным валом в виде песочных часов, который обеспечивает больший контакт с зубьями и более высокий крутящий момент.
2. Срок службы увеличивается за счет упрочнения шестерни и дорожки качения.
3. Производительность продукта проверяется и гарантируется качество продукта.
Существует множество приложений, в которых можно использовать поворотный привод, в первую очередь потому, что он идеально подходит для приложений, требующих как удерживающей силы, так и силы вращающего момента.
