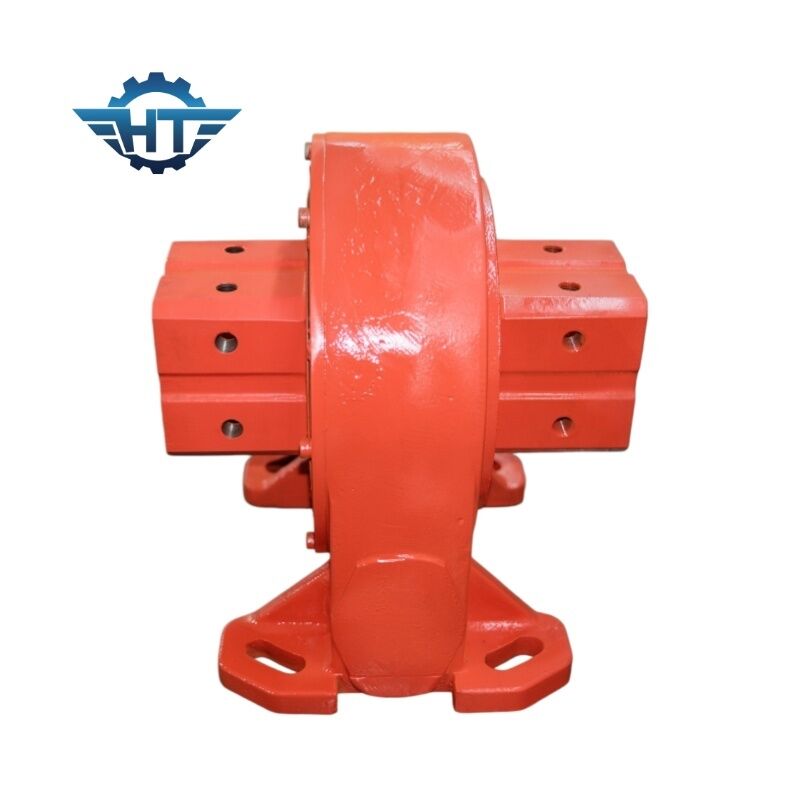

Самоблокирующийся поворотный привод червяного привода для солнечного и промышленного оборудования

Самоблокирующийся червячный поворотный привод для солнечного и промышленного оборудования

Описание

Червячный поворотный привод представляет собой компактное решение для вращательной передачи, предназначенное для обеспечения контролируемого вращения, высокого выходного крутящего момента и надежной поддержки нагрузки в широком спектре механических систем. Он объединяет поворотный подшипник, червячный механизм, корпус, подшипники, болты и другие механические компоненты в один компактный привод.

Благодаря высокой грузоподъемности, самоблокирующимся свойствам, компактной конструкции и точному позиционированию, червячный поворотный привод особенно подходит для применений, требующих контролируемого вращательного движения и стабильного удержания нагрузки.

Для систем слежения за солнцем поворотный привод может быть объединен с планетарным мотор-редуктором постоянного тока или мотор-редуктором переменного тока для обеспечения надежного азимутального или углового движения. В строительной и промышленной технике он также может приводиться в действие гидравлическим двигателем для применений с высокой нагрузкой на вращение.

Как работает червячный поворотный привод?

Червячный механизм передает мощность двигателя или гидравлическую мощность на поворотное кольцо, преобразуя входное вращение в контролируемое вращательное движение. Червячная передача обеспечивает высокое передаточное число в относительно компактном корпусе.

Одним из ключевых преимуществ является его самоблокирующаяся характеристика. При правильном выборе для конкретного применения привод может сопротивляться обратному вращению, вызванному внешними нагрузками, помогая поддерживать требуемое положение, когда двигатель не работает.

Это делает червячные поворотные приводы подходящими для оборудования, подверженного изменяющимся нагрузкам, вибрации, ветровым силам или требованиям к позиционированию.

Параметры поворотных приводов серии VE

Ключевые особенности червячного поворотного привода VE

1. Высокий крутящий момент и грузоподъемность

Серия VE предназначена для передачи высокого выходного крутящего момента при поддержке значительных осевых и радиальных нагрузок. Различные размеры приводов позволяют инженерам выбирать подходящую конфигурацию в соответствии с требуемым крутящим моментом, опрокидывающим моментом и нагрузками на конструкцию.

2. Конструкция червячной передачи с самоблокировкой

Червячная передача может обеспечивать функцию самоблокировки при соответствующих условиях эксплуатации. Это помогает поддерживать положение приводимой в движение конструкции без постоянного питания от двигателя и особенно полезно для оборудования для слежения за солнцем и позиционирования.

3. Точное вращательное позиционирование

С точностью позиционирования до ≤0.1° поворотный привод может использоваться в приложениях, где важно контролируемое угловое движение, включая солнечные трекеры, оборудование для позиционирования антенн и промышленные вращающиеся машины.

4. Компактная интегрированная конструкция

Поворотный подшипник, червячный механизм, корпус, подшипники и монтажные компоненты интегрированы в компактный приводной узел. Эта конструкция упрощает установку и может уменьшить пространство, необходимое для системы вращательной передачи.

5. Герметичная и коррозионностойкая конструкция

Закрытый корпус помогает защитить внутренние компоненты трансмиссии от пыли, влаги и других загрязняющих веществ окружающей среды. Привод может быть сконфигурирован для наружного применения, где требуется защита окружающей среды и долгосрочная механическая надежность.

6. Множественные конфигурации привода

В зависимости от применения поворотный привод может поставляться с различными решениями привода, включая мотор-редукторы постоянного тока, мотор-редукторы переменного тока и гидравлические двигатели. Это обеспечивает гибкость для систем слежения за солнцем, мобильной техники и промышленного оборудования.

Червячный поворотный привод для систем слежения за солнцем

Слежение за солнцем является одним из наиболее широко используемых применений для червячных поворотных приводов. Поворотный привод для солнечного трекера контролирует угловое положение фотоэлектрических модулей, чтобы панели могли следовать за движением солнца в течение дня.

Соответствующий размер поворотного привода зависит не только от площади панелей. Важные факторы выбора включают:

• Общая площадь фотоэлектрических модулей

• Вес конструкции трекера

• Количество и расположение модулей

• Смещение центра тяжести

• Ветровая нагрузка и скорость ветра при выживании

• Требуемая точность отслеживания

• Рабочая скорость

• Требуемый удерживающий момент

• Ориентация установки

• Местные условия окружающей среды

В качестве общего ориентира для предварительного выбора могут быть рассмотрены следующие площади солнечных панелей:

Эти значения приведены только для предварительного ознакомления. Окончательный выбор поворотного привода для солнечного трекера должен основываться на полных условиях механической нагрузки, а не только на площади панелей.

Червячный поворотный привод для Промышленное применение

Помимо систем слежения за солнцем, червячные поворотные приводы широко применяются в оборудовании, требующем контролируемого вращательного движения и высокой грузоподъемности.

Типичные применения включают:

• Системы слежения за солнцем

• Оборудование для ветроэнергетики

• Системы позиционирования спутников и антенн

• Автомобильные краны и подъемное оборудование

• Подъемные рабочие платформы

• Строительная техника

• Портовое и морское оборудование

• Горнодобывающее оборудование

• Металлургическое оборудование

• Оборудование для производства стали

• Сельскохозяйственная техника

• Оборудование для очистки сточных вод и канализации

• Оборудование для транспортировки материалов и вращательного позиционирования

Для гидравлических применений поворотный привод может быть соединен с гидравлическим двигателем для создания компактной гидравлической системы поворота для тяжелой техники.

Почему стоит выбрать червячный поворотный привод?

По сравнению с традиционными схемами вращательной передачи, интегрированный поворотный привод обеспечивает преимущества высокой передачи крутящего момента, компактной установки, контролируемого вращения, удержания нагрузки и упрощенной интеграции системы.

Для производителей солнечных трекеров и интеграторов оборудования серия VE предлагает множество размеров и передаточных чисел для различных конфигураций трекеров и требований к нагрузке. Привод также может быть настроен с подходящими двигателями, монтажными интерфейсами и другими конфигурациями в соответствии с требованиями проекта.

Поддержка выбора поворотного привода

Выбор поворотного привода должен основываться на фактическом применении, а не только на диаметре привода или площади солнечных панелей. Наша инженерная команда может оценить требуемый выходной крутящий момент, опрокидывающий момент, удерживающий момент, осевую нагрузку, радиальную нагрузку, скорость вращения и условия окружающей среды, чтобы рекомендовать подходящую модель.

Для проектов по слежению за солнцем, пожалуйста, предоставьте количество и размеры панелей, размер и вес конструкции трекера, центр тяжести, ветровые условия и требуемый угол отслеживания. Эта информация позволяет более точно выбрать поворотный привод для всей конструкции отслеживания.
