Подробная информация о продукте:
|
| Модель: | 5 дюймов | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Эффективность: | 40% | Тип: | Модель SE |
| Применение: | Косой одиночный отслежыватель | Обслуживание OEM: | Доступный |
| Место происхождения: | Changzhou, Китай | Водитель: | 24V, мотор шестерни 12V |
| Выделить: | Косой привод ряда червя системы слежения,привод 800 Nm SE5 ряда червя,Привод червя 800 Nm гидравлический |
||

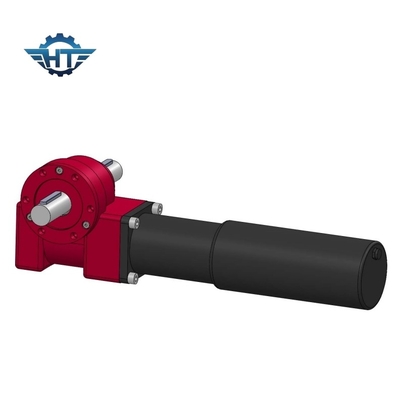

SE 5 медленно двигает горизонтальная коробка передач подшипника ряда для косой одиночной системы слежения оси
Горизонтальный подшипник ряда
Для ядра компонент принимает подшипники ряда, его может выдержать осевую силу, радиальную силу и опрокидывать вращающий момент в то же время. Привод ряда легок для установки, легкий для поддержания, и сохраняет космос установки в большей степени. Продукт можно широко использовать в сверхмощных плоских транспортных средствах, кранах контейнера, с кранами автомобиля, воздушными кораблями, солнечными системами генератора как день, как строительная техника и новые поля энергии.
Преимущества
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да |
204 |
Применения
Плоская одиночная ось отслеживая кронштейн
Плоская одно-ось отслеживая кронштейн ссылается на кронштейн отслеживая вращение солнца вокруг горизонтальной оси. Эта горизонтальная ось может находиться в связывающем север с югом направлении или восток-запад направлении. Производство электроэнергии в связывающем север с югом направлении выше, поэтому ось плоской одно-оси отслеживая кронштейн вообще связывающее север с югом направление.
Косой одноосный отслеживая кронштейн
Склонная одно-ось отслеживая кронштейн ссылается на кронштейн который поворачивает и отслеживает солнце вокруг связывающей север с югом склонной оси. В средних и высоких широтах, сравненных с плоской системой слежения одно-оси, улучшало производство электроэнергии склонной системы слежения одно-оси значительно. Конечно, в виду того что ось вращения склонена, цена склонного одноосного отслеживая кронштейна также выше чем это из плоского одноосного кронштейна.
Ось азимута одиночная отслеживая кронштейн
Одно-ось азимута отслеживая кронштейн можно сосчитать как фиксированный кронштейн установленный на вращая основание. Когда этот кронштейн отслеживает, угол между квадратным массивом и горизонтальным самолетом остается неизменно, но угол азимута квадратных изменений массива.
Двойная ось отслеживая кронштейн
Двойн-ось отслеживая кронштейн можно сосчитать как кронштейн наклонение которого можно отрегулировать автоматически установленный на вращая основании. Так называемая двойная ось значит что кронштейн может вращать вдоль 2 независимых осей. Вообще, одна ось позволяет углу азимута кронштейна вращать свободно, и другая ось позволяет углу наклонения кронштейна свободно вращать. Таким образом, двойн-ось отслеживая кронштейн может всегда оставаться перпендикулярной к лучам солнца, который самое высокое производство электроэнергии всех отслеживая кронштейнов.
