Подробная информация о продукте:
|
| Модель: | SE12 | Коэффициент шестерни: | 78:1 |
|---|---|---|---|
| Применение: | Антенна | Место происхождения: | Changzhou, Китай |
| МОТОР: | 24V, Stepper мотор 48V | Гарантия: | 5~10 лет |
| Сертификат: | ISO9001, CE | Установка: | Горизонтальный, вертикальный |
| Выделить: | Антенна Slewing носящ привод,Slewing носящ горизонтально установленный привод,Кольцо slewing шестерни червя антенны |
||

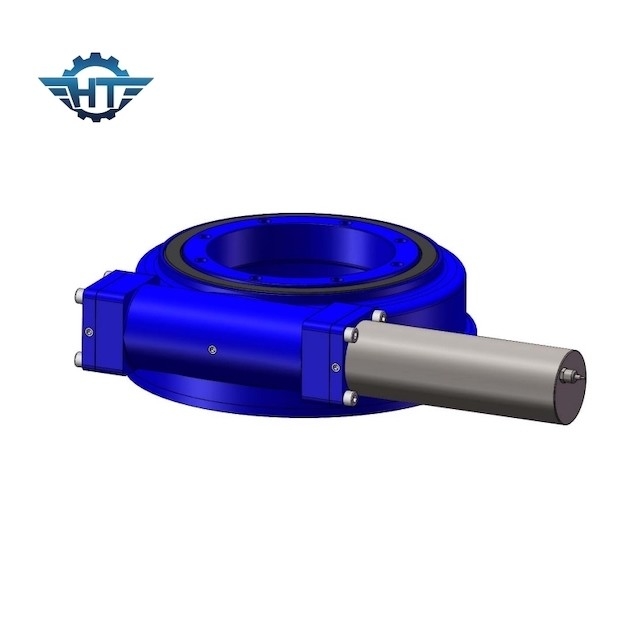

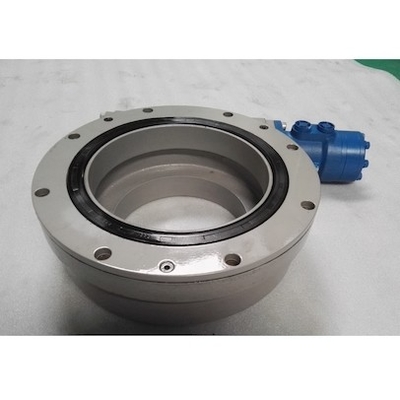

Горизонтально установленное 78:1 SE12 Slewing подшипник с Stepper моторами 12V для антенны
Подшипник Slewing антенны
Спутниковая антенна-тарелка, часто называемая котел, параболоид металла который отражает спутниковые сигналы в питание и тюнер расположенные на фокус. Роль спутниковой антенна-тарелки собрать слабый сигнал от спутника и извлечь как много шума как возможный. Большинств антенны обычно параболистически, и также некоторые мультифокальные антенны которые сферы и параболоиды сочетания из. Спутниковый сигнал сконцентрирован на свой фокус после быть отраженным параболистической антенной.
Структура шестерни червя заключила привод slewing дома соответствующий выбор в применяться в антенне для того чтобы соотвествовать высокой точности, сопротивления поверхностной коррозии, сопротивления сильного ветера, высокой эффективности, высокого увеличения, и стойкости.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Преимущества
Используйте материалы которые соотвествуют жизни 25 год
Оно имеет превосходный держа момент и момент переворачивать для обеспечения что нагрузка «стоит все еще» под условием скорости ветра более низко чем ранг 7, точно отслеживает солнце, и обеспечивает рациональное использование светлых ресурсов;
С шестерней червя высокой эффективности и структурой регулируемого зазора червя, оно может достигнуть ультравысокой точности более менее чем или равного до 0,5 градуса
Независимые научные исследования и разработки и продукция планетарного редуктора, сокращают цикл продукции продукта
Полный дизайн защиты, срок службы может достигнуть 30 лет под жестким состоянием погоды как высокая температура 120 ℃,
-40 температура ℃ низкая, пыльная буря, дождь, etc.
Машинное оборудование Hangtuo будет продолжаться превратиться и innovate, обеспечиться клиентов с больше обслуживаний, и повышает технологический прогресс в индустрии.
