Подробная информация о продукте:
|
| Тип: | Закрытая шестерня slewing дома | Особенность: | Запирать собственной личности |
|---|---|---|---|
| Применение: | Отслежыватели кронштейна PV солнечные | МОТОР: | Stepper мотор |
| Цвет: | как спрошено | Эффективность: | 40% |
| Ранг IP: | IP66 | Коэффициент: | 61:1 |
| Выделить: | Трубка 84*84 заключила привод Slewing,Привод Slewing шестерни червя PV,Двигатель slewing PV |
||

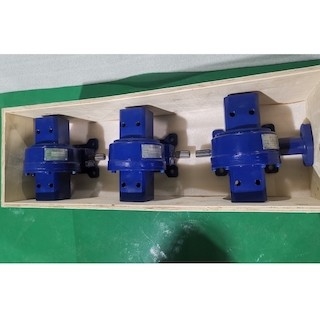

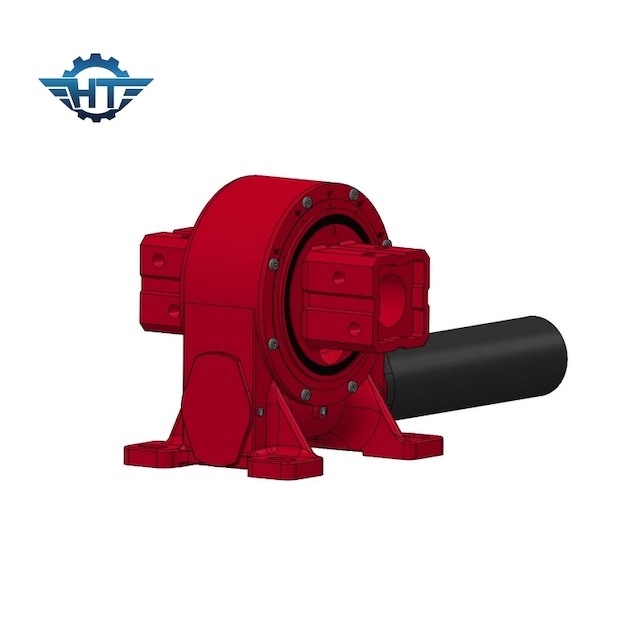

Шестерня Slewing шестерни червя размера трубки VE9 84*84 для отслежывателей кронштейна PV солнечных
Описание привода Slewing
Соотвествовать растущему спросу для трубок основного корпуса квадратных в дизайнах системы слежения, наши вертикальные приводы slewing доступны в разнообразие квадратных размерах трубки которые помогают различным клиентам сделать некоторые из самых больших работ в разнообразие применениях. От вращения руки качания на солнечных системах слежения к кранам, ветротурбины, и приводы slewing уже неотъемлемая часть много подвергая механической обработке процессов.
Особенно вертикальный дизайн самое большое самое интересное привода slewing Hangtuo. Вертикальный дизайн главным образом использован для солнечных систем слежения. Новая структура шестерни червя упрощает сложную структуру кронштейна солнечной системы слежения одно-оси и уменьшает цену всей системы. Вертикальная игра дизайна более конкурсная роль в солнечном рынке отслежывателя.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения привода Slewing
Самое общее применение привода slewing для приводов slewing одно-оси солнечные отслежыватели, включая системы слежения одно-оси, системы слежения двойн-оси, и системы одно-оси включают плоские системы одно-оси, склонные системы одно-оси, и склонные системы одно-оси. Также применения photothermal систем как photothermal heliostats, Fresnel, photovoltaics ринва photothermal (CSP) и сконцентрированное (CPV). К тому же, приводы slewing также играют важную роль в других традиционных индустриях, спутник или антенны радара, другие применения включают подъемы автомобиля, робототехнические позиционеры руки и оборудование этапа, для того чтобы назвать несколько.
